Tóm tắt: Bộ lọc khí nén (cụm FRL) gồm ba phần: lọc (F) tách nước và bụi, điều áp (R) giữ áp suất ra ổn định, tra dầu (L) bổ sung dầu cho thiết bị cần bôi trơn. Chọn bộ lọc theo 5 bước: (1) xác định cần những chức năng nào, (2) chọn cỡ thân theo lưu lượng khí của máy, (3) chọn cỡ ren theo đường ống, (4) chọn dải áp suất và cấp lọc, (5) chọn kiểu xả nước và phụ kiện. Giá bộ lọc chênh nhau chủ yếu do cỡ thân, số chức năng và hãng – chọn đúng nhu cầu là cách mua giá tốt nhất.
Cập nhật: 21/10/2026 – Đội kỹ thuật Khí nén Phong Phát.
Vì sao máy dùng khí nén cần bộ lọc?
Khí sau máy nén luôn chứa hơi nước, dầu và bụi. Khi khí nguội trong đường ống, hơi nước ngưng thành nước lỏng, cuốn theo cặn gỉ vào van và xi lanh, làm kẹt lõi van, mòn gioăng và xi lanh chạy giật. Bộ lọc đặt ngay trước máy giúp chặn lượng nước và cặn này, còn bộ điều áp giữ cho máy chạy ở áp suất ổn định dù áp mạng chung dao động.
Bộ lọc tại máy không thay được thiết bị xử lý khí ở nguồn. Nếu đường ống nhiều nước, cần thêm bộ tách nước hoặc máy sấy khí sau máy nén, rồi mới đến bộ lọc tại từng máy.
Bước 1: Chọn số chức năng – lọc đơn, lọc đôi hay lọc ba
| Loại | Gồm | Khi nào dùng | Ví dụ |
|---|---|---|---|
| Lọc đơn | Chỉ lọc (F) | Đã có điều áp ở chỗ khác, chỉ cần tách nước, bụi | AIRTAC GAF300-10, GAF200-08 |
| Điều áp | Chỉ điều áp (R) | Khí đã sạch, cần chỉnh áp riêng cho một nhánh | SMC AR20, AR30, PVN AR2000–AR5000 |
| Lọc có điều áp (2 trong 1) | F + R trong một thân | Phổ biến nhất cho máy dùng van, xi lanh không cần tra dầu | SMC AW20, AIRTAC AFR200, STNC TW, AW2000–AW5000 |
| Lọc đôi | (F + R) + L | Thiết bị cần dầu, muốn gọn hơn lọc ba | STNC TC2010, AC2010–AC5010, AIRTAC AFC2000 |
| Lọc ba | F + R + L tách rời ghép thành cụm | Đầu vào máy cần xử lý khí đầy đủ, dễ thay từng phần | STNC TC2000, SMC AC20, AC30A, AC40A |
Có cần bộ tra dầu (L) không?
Nhiều van và xi lanh khí nén hiện nay được bôi mỡ sẵn từ nhà máy và chạy được không cần dầu; nhà sản xuất thường lưu ý rằng một khi đã tra dầu thì phải tra liên tục, vì dầu sẽ rửa trôi lớp mỡ ban đầu. Không lắp bộ tra dầu cho đường khí dùng để thổi sản phẩm, phun sơn, thực phẩm, chân không hoặc thiết bị đo. Chỉ chọn bộ có tra dầu khi thiết bị (dụng cụ khí nén, xi lanh đời cũ, motor khí) yêu cầu bôi trơn.
Bước 2: Chọn cỡ thân theo lưu lượng
Cỡ thân (ví dụ SMC AC20, AC30, AC40; AIRTAC 200, 300, 400, 600; STNC 2000–5000) quyết định lưu lượng khí bộ lọc cho qua. Bộ lọc quá nhỏ gây sụt áp lớn khi nhiều xi lanh chạy cùng lúc, máy yếu dần dù đồng hồ ở nguồn vẫn đủ áp. Cách chọn:
- Ước lượng lưu lượng khí lớn nhất mà máy dùng cùng lúc (tổng xi lanh, súng thổi chạy đồng thời).
- Tra biểu đồ lưu lượng – sụt áp trong catalogue của dòng bộ lọc, chọn cỡ có sụt áp nhỏ ở lưu lượng đó.
- Khi phân vân giữa hai cỡ, chọn cỡ lớn hơn cho máy có nhiều xi lanh lớn hoặc súng thổi khí.

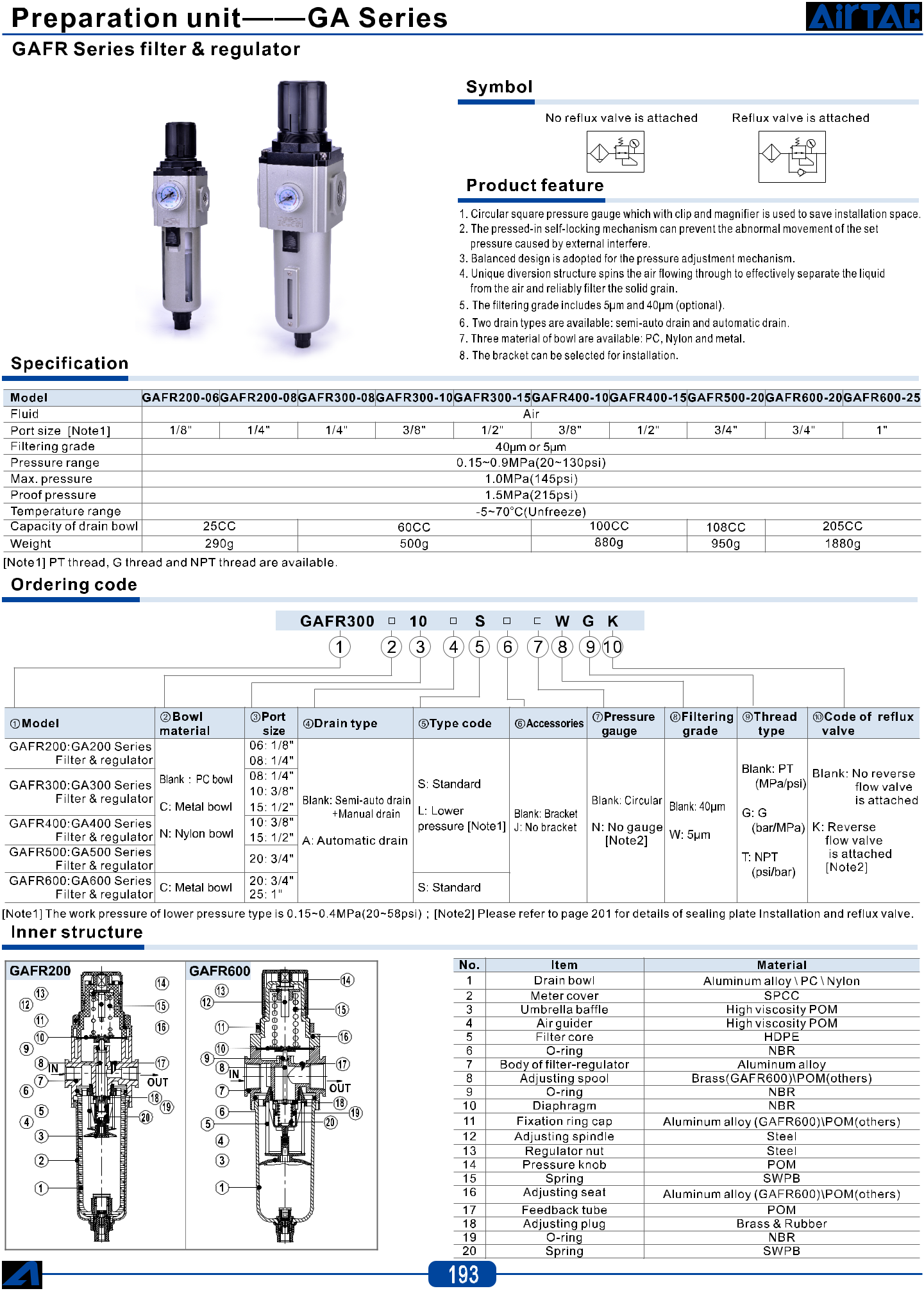

Bước 3: Chọn cỡ ren – đọc mã nhanh
Cỡ ren nên bằng hoặc lớn hơn ren đường ống cấp. Mỗi hãng mã hóa ren khác nhau:
| Cỡ ren | Gọi theo đường kính ngoài | Mã SMC / STNC | Mã AIRTAC |
|---|---|---|---|
| 1/8″ | Ren 9,6 | -01 | -06 |
| 1/4″ | Ren 13 | -02 | -08 |
| 3/8″ | Ren 17 | -03 | -10 |
| 1/2″ | Ren 21 | -04 | -15 |
| 3/4″ | Ren 27 | -06 | -20 |
| 1″ | Ren 34 | -10 | -25 |
Ví dụ: SMC AW20-02BG-A là bộ lọc có điều áp cỡ 20, ren 1/4″; AIRTAC GAF300-10 là bộ lọc cỡ 300, ren 3/8″.
Với dòng SMC, các ký tự phía sau còn cho biết tùy chọn: G là có đồng hồ áp, B là có pát gá, C hoặc D là có xả nước tự động kiểu phao. Ví dụ SMC AC20-02DG-A là lọc ba cỡ 20, ren 1/4″, xả tự động và có đồng hồ.
Bước 4: Chọn dải áp suất và cấp lọc
- Dải điều áp: chọn dải bao trùm áp suất máy cần; với hệ áp cao (trên mức khí nén thông thường) phải dùng loại chuyên dụng như STNC TYH-15.
- Cần chỉnh áp chính xác: dùng van điều áp tinh chỉnh như SMC IR2000, IR1000; cần điều khiển áp bằng tín hiệu điện thì dùng van điều áp điện tử như SMC ITV2030.
- Cấp lọc: lõi lọc tiêu chuẩn đủ cho van và xi lanh. Thiết bị đo, phun sơn hoặc khí tiếp xúc sản phẩm cần thêm bộ lọc tinh, lọc tách dầu phía sau. Cấp lọc (µm) của từng mã ghi trong trang sản phẩm và catalogue.
- Cốc lọc: cốc nhựa trong dễ quan sát nước; môi trường có dung môi, dầu hóa chất hoặc nhiệt cao nên chọn cốc kim loại.
Bước 5: Chọn kiểu xả nước và phụ kiện
- Xả tay: rẻ, nhưng phải có người xả hằng ngày. Quên xả, nước dâng vượt vạch và tràn vào máy.
- Xả tự động kiểu phao: phù hợp máy chạy liên tục. Cuối đường ống chính hoặc bình chứa có thể dùng van xả nước tự động như AD402-04, VERMD VR-A-15, ADW400-15.
- Phụ kiện: đồng hồ áp, pát gá, van khóa trước bộ lọc để thay lõi mà không phải dừng cả hệ thống.
Lắp đặt và bảo dưỡng bộ lọc
- Lắp đúng chiều mũi tên trên thân, theo thứ tự lọc → điều áp → tra dầu.
- Cốc lọc hướng thẳng xuống dưới, để chừa khoảng trống phía dưới để tháo cốc.
- Đặt gần máy sử dụng; đường cấp vào nên lấy từ phía trên ống chính để hạn chế nước chảy vào.
- Kiểm tra mực nước và xả định kỳ; thay lõi lọc khi sụt áp qua bộ lọc tăng rõ hoặc lõi bẩn.
- Vệ sinh cốc nhựa bằng nước xà phòng nhẹ, không dùng dung môi.
Xem thêm: có nên dùng bộ lọc khí nén cũ không và lưu ý khi bảo dưỡng hệ thống khí nén.
Mua bộ lọc khí nén giá tốt: chọn đúng thay vì chọn rẻ
- Không mua lọc ba nếu máy không cần dầu – lọc có điều áp (2 trong 1) rẻ hơn và gọn hơn.
- Không chọn cỡ thân lớn hơn nhiều so với nhu cầu chỉ vì cỡ ren; nhưng cũng không chọn quá nhỏ để rồi máy thiếu áp.
- Khi thay thế, gửi ảnh tem mã cũ để chọn hàng tương đương giữa SMC, AIRTAC, STNC, PVN, tránh phải sửa lại đường ống.
- Mua thêm lõi lọc và cốc dự phòng cho máy chạy liên tục.
Câu hỏi thường gặp
Bộ lọc khí nén SMC AW và AC khác nhau thế nào?
AW là bộ lọc có điều áp trong một thân (F + R). AC là cụm ghép nhiều bộ, thường gồm lọc, điều áp và tra dầu. Nếu thiết bị không cần dầu, AW thường là lựa chọn gọn và tiết kiệm hơn.
Có thể dùng bộ lọc khí nén cho đường nước không?
Không. Bộ lọc khí nén thiết kế cho khí; với nước cần bộ lọc chuyên dụng cho chất lỏng.
Bao lâu thay lõi lọc một lần?
Phụ thuộc chất lượng khí. Thay khi lõi bẩn hoặc khi áp sau bộ lọc giảm rõ lúc máy chạy dù áp nguồn không đổi.
Xem tất cả bộ lọc – điều áp khí nén đang có tại Khí nén Phong Phát.
Cần tư vấn chọn bộ lọc?
Gửi cho Khí nén Phong Phát số máy và xi lanh dùng chung, cỡ ống cấp, áp suất cần và ảnh vị trí lắp, đội kỹ thuật sẽ đề xuất bộ lọc phù hợp. Xem toàn bộ sản phẩm tại linh kiện khí nén. Hotline: 0868.04.3579 – Đặt hàng: 0365.79.22.79 – Email: phonghaimarket@gmail.com.
