Van Solenoid AIRTAC 4v series ( loại 1 đầu coil ) được biết đến là mẫu van thông minh với nhiều ứng dụng trên thị trường. Van này có các ưu điểm nổi bật hơn so với những dòng van cùng loại nên bạn có thể yên tâm lắp đặt chúng.
Bài viết này sẽ cung cấp thêm một số thông tin để bạn hiểu rõ hơn về van Solenoid này cũng như cách để yên tâm mua đúng hàng chính hãng.
Thông tin chung về van Solenoid AIRTAC 4v series ( loại 1 đầu coil )
Van Solenoid AIRTAC 4v series ( loại 1 đầu coil ) là sản phẩm nổi tiếng đến từ hãng AIRTAC. Đây là hãng thiết bị có nhiều dòng sản phẩm khác nhau nên bạn có thể yên tâm sử dụng.
Cấu tạo của van Solenoid AIRTAC 4v series ( loại 1 đầu coil )
Cũng như những dòng van 1 đầu coil khác, van này có cấu tạo được thiết kế khá phức tạp với nhiều bộ phận khác nhau.
Các bộ phận của chúng bao gồm:
1. Thân van: Thân bên ngoài của van được làm từ hợp kim nhôm anod hóa, có các khoang dẫn khí chính, lỗ ren kết nối P, A, B, R, S. Thân này có bề mặt phẳng để lắp vào manifold hoặc lắp đơn.
2. Cụm trượt: Bộ phận cụm trượt gồm một ống lót (sleeve) bằng thép không gỉ và thanh trượt (spool) có các rãnh chuyển mạch. Chúng sẽ quyết định trạng thái đóng – mở – đảo chiều của luồng khí.
3. Lò xo hồi: Vì là loại 1 đầu coil nên phía đối diện coil được đặt thêm một lò xo hồi, giúp spool trở về vị trí mặc định khi coil không hoạt động.
4. Coil điện từ: Trong van này có một cuộn coil duy nhất nằm ở một đầu van. Coil sinh lực từ để kéo lõi từ (armature)
di chuyển, làm dịch chuyển spool.
5. Lõi từ: Lõi từ được làm bằng thép từ tính. Khi coil nhận điện, lực hút từ làm lõi từ tiến vào trong, đẩy hoặc kéo spool thay đổi trạng thái van.
6. Nắp coil và đầu điện (Connector Cap): Đây là phần bảo vệ coil và cung cấp cổng kết nối điện.
7. Gioăng làm kín (Seals): Gioăng bao gồm các vòng gioăng NBR hoặc PU nằm trong thân và trên spool để đảm bảo kín khí và giảm rò rỉ.
8. Cửa xả và cửa nén: Các cửa sẽ bao gồm cổng cấp khí (P), cổng ra (A – B), cổng xả (R – S). Kích thước ren sẽ khác nhau theo từng mã van (1/8”, 1/4”, 3/8”, 1/2”).
9. Manual Override: Bên trong của van có thêm nút nhỏ nằm ngay cạnh coil để có thể kích hoạt van bằng tay khi cần test, thao tác, hoặc khi mất điện.
10. Vỏ bảo vệ coil: Đây là lớp vỏ nhựa chịu nhiệt giúp bảo vệ coil khỏi bụi, khí nén, độ ẩm ở mức cơ bản.
11. Thanh dẫn hướng: Nhờ có thanh dẫn hướng, van có thể đảm bảo chuyển động của spool trơn tru, không bị lệch, tăng tuổi thọ làm việc của van.

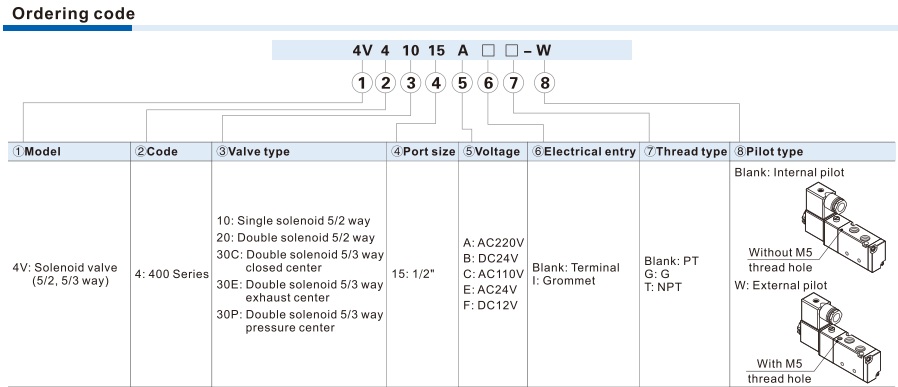

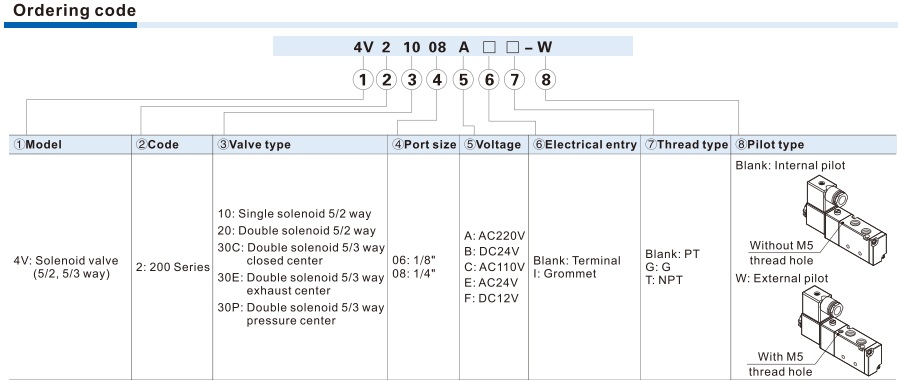

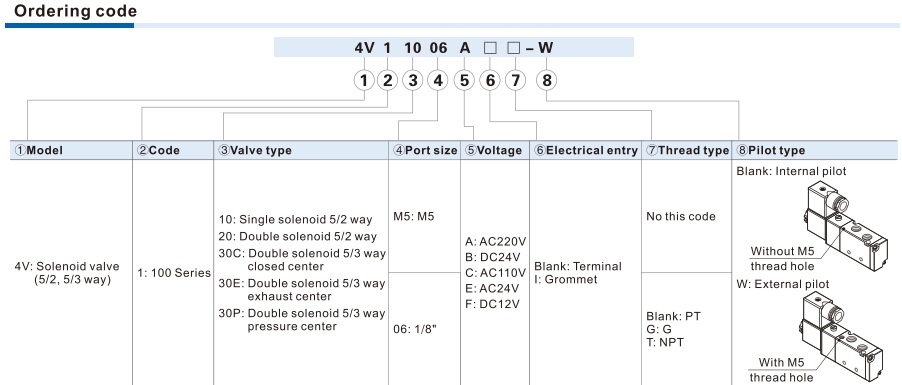

Thông số van Solenoid AIRTAC 4v series ( loại 1 đầu coil )
- Kiểu van: 5/2 hoặc 4/2, dùng 1 coil + 1 lò xo hồi để đảo chiều về trạng thái mặc định.
- Môi chất làm việc: khí nén sạch, đã qua lọc (5–40 µm).
- Áp suất làm việc: 0.15 đến 0.8 MPa.
- Áp suất chịu đựng: 1.0 đến 1.2 MPa tùy model.
- Nhiệt độ môi trường: −20°C đến 70°C.
- Nhiệt độ môi trường khi dùng coil AC: ≤ 60°C để bảo vệ coil.
- Kiểu tác động: pilot trong (internal pilot), van trượt (spool valve).
- Điện áp coil: 12VDC, 24VDC, 110VAC, 220VAC.
- Công suất coil: 2.5W đối với DC, 4.5VA đối với AC.
- Thời gian đáp ứng: 0.05 đến 0.1 giây.
- Cấp bảo vệ: IP65 (chống bụi và chống nước mức cơ bản).
- Độ ồn: < 60 dB.
- Chất liệu thân: hợp kim nhôm anod hóa chống ăn mòn.
- Chất liệu gioăng: NBR hoặc PU.
- Không yêu cầu bôi trơn: hoạt động trơn tru ngay cả khi không dùng dầu.
- Tuổi thọ: ≥ 10 triệu lần đóng mở (nếu dùng khí sạch).
So sánh van Solenoid AIRTAC 4v series ( loại 1 đầu coil ) chính hãng và hàng giả
Để có thể mua được hàng chính hãng, hãy tham khảo bảng dưới đây để phân biệt cẩn thận:
| Tiêu chí | AIRTAC chính hãng | Hàng kém chất lượng / hàng nhái |
| Logo & in ấn | Logo sắc nét, chữ đều, không nhòe | Chữ mờ, sai font, màu không đồng nhất |
| Vỏ hộp | Hộp giấy cứng, in rõ ràng, thông tin đầy đủ | Hộp mềm, màu nhạt, thiếu thông tin |
| Mã sản phẩm | In trực tiếp trên thân, rõ và thẳng | In lệch, dễ bong, đôi khi sai mã |
| Chất liệu thân van | Nhôm anod sáng, nhẵn, không bavia | Nhôm tối màu, thô ráp, có gờ hoặc sước |
| Gioăng làm kín | NBR hoặc PU chuẩn, đàn hồi tốt | Gioăng rẻ, nhanh chai, dễ rò khí |
| Coil – chất lượng cuộn dây | Coil nặng, vỏ chắc, hoạt động mát | Coil nhẹ, dễ nóng, nhanh cháy |
| Nắp coil (DIN) | Chắc chắn, khớp kín, không lỏng | Dễ tuột, ren yếu, hay gãy |
| Độ kín khí | Kín tuyệt đối, rò khí rất thấp | Thường rò nhẹ sau một thời gian sử dụng |
| Tốc độ đáp ứng | Đảo chiều nhanh, êm, ổn định | Chậm, có tiếng kêu mạnh hoặc rung |
| Tuổi thọ | ≥ 10 triệu lần đóng mở | Chỉ 1–2 triệu lần, nhanh hỏng |
| Chế độ bảo hành | Bảo hành chính hãng 6–12 tháng | Không rõ ràng, thường không bảo hành |
| Giá bán | Giá ổn định, chênh lệch ít giữa các đại lý | Rẻ hơn nhiều (thường dưới 50–60% giá thật) |
| CO/CQ | Có CO/CQ đầy đủ khi yêu cầu | Không cung cấp hoặc giấy không trùng thông số |
| Nguồn gốc phân phối | Đại lý ủy quyền của AIRTAC | Shop nhỏ, không rõ nguồn nhập |
Địa chỉ mua van Solenoid AIRTAC 4v series ( loại 1 đầu coil )
Nếu bạn có nhu cầu mua van Solenoid AIRTAC 4v series ( loại 1 đầu coil ), hãy tìm mua tại những cơ sở phân phối chính hãng các sản phẩm của AIRTAC. Tại thị trường Việt Nam, khí nén Phong Phát là đơn vị hàng đầu với nhiều năm phân phối.
Hãy liên hệ chúng tôi trong hôm nay để được hỗ trợ và tư vấn kỹ hơn.
