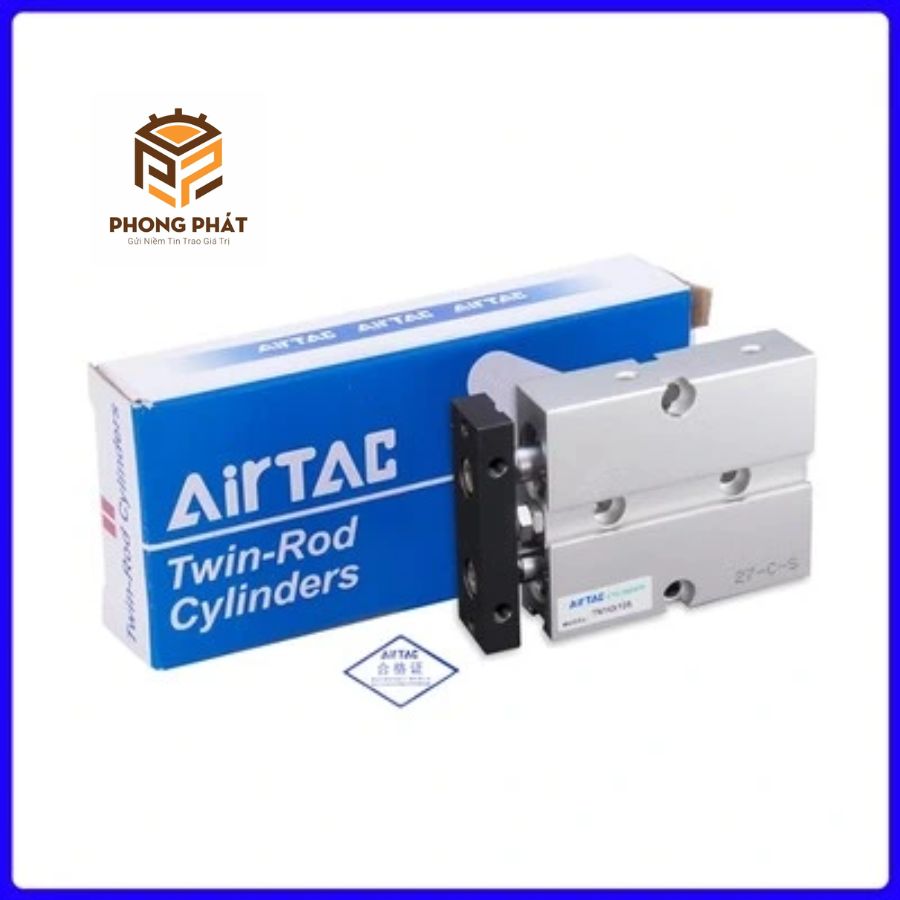

Xi lanh Airtac TN Series

Xi lanh Airtac TN Series là một mẫu xi lanh hàng đầu trên thị trường hiện nay. Đây là dòng xi lanh khí nén dẫn hướng đôi, được thiết kế với hai trục song song và thanh dẫn hướng chắc chắn, giúp đảm bảo độ chính xác và ổn định trong quá trình làm việc.

Nếu bạn đang tham khảo để sử dụng xi lanh này, hãy đọc thêm ở bài viết dưới đây để hiểu rõ hơn.

Thông tin chung về xi lanh Airtac TN Series

Xi lanh Airtac TN Series là sản phẩm thuộc thương hiệu Airtac – nhà sản xuất thiết bị khí nén uy tín đến từ Đài Loan.

Sản phẩm của hãng này được ứng dụng rộng rãi trong các hệ thống tự động hóa, máy móc công nghiệp và dây chuyền sản xuất.

Thông số của xi lanh Airtac TN Series

• Đường kính xi lanh: 10 – 32mm.
• Kích thước lỗ (đường kính piston): Ø10mm, Ø16mm, Ø20mm, Ø25mm, Ø32mm.
• Loại tác động/ Kiểu chuyển động: Tác động kép (double acting).
• Vật chất tác động: Khí nén (được lọc ở 40 micron).
• Áp suất làm việc: 0.1 – 1.0 MPa (≈ 1 – 10 bar).
• Áp suất tối đa: 1.5 MPa (≈ 15 bar).
• Nhiệt độ làm việc: -20 đến 70 độ C (không có cảm biến từ).
• Giới hạn tốc độ trượt/ Tốc độ làm việc: 30 – 500 mm/s.
• Hành trình/ Hành trình làm việc tiêu chuẩn: Có thể điều chỉnh theo nhu cầu.
• Chất liệu than xi lanh: Nhôm hợp kim (anod hóa chống oxy hóa).
• Chất liệu piston & gioăng: Thép không gỉ, cao su NBR hoặc tương đương.
• Cảm biến từ (Reed switch): Có thể lắp thêm cảm biến (tùy chọn).

Cấu tạo bên trong xi lanh Airtac TN Series

Bên trong xi lanh này có cấu tạo hiện đại và thông minh, bạn có thể tham khảo kỹ hơn ở bảng dưới đây để hiểu rõ hơn:

Bộ phận	Đặc điểm
Thân xi lanh (Cylinder Tube)	Là ống trụ chính, làm bằng hợp kim nhôm anodized; chứa các bộ phận bên trong và dẫn hướng piston.
Piston	Bộ phận chuyển động bên trong xi lanh, tách 2 khoang khí; chịu lực tác động từ khí nén.
Gioăng piston (Piston Seal)	Làm kín giữa piston và thân xi lanh, tránh rò khí; thường bằng NBR hoặc PU.
Trục piston (Piston Rod)	Thanh kim loại gắn piston, chuyển lực ra cơ cấu bên ngoài; thường mạ crom để chống mài mòn.
Gioăng trục (Rod Seal / Wiper)	Làm kín quanh trục piston, ngăn rò khí và bụi bẩn xâm nhập vào xi lanh.
End Cap (Nắp đầu)	Bịt hai đầu xi lanh; có lỗ ren để kết nối khí nén; giữ piston di chuyển đúng hướng.
Lò xo hồi (Spring) – chỉ một số loại	Giúp piston trả về vị trí ban đầu khi xi lanh loại tác động đơn (single-acting).
Bạc đỡ trục (Rod Bushing / Guide)	Hướng dẫn piston rod di chuyển thẳng, giảm ma sát và mài mòn.
Van điều chỉnh tích hợp (Optional Cushion / Flow Control)	Một số model TN có lắp thêm cushion để giảm va đập cuối hành trình.
Gioăng bảo vệ bụi (Dust Seal / Wiper)	Ngăn bụi bẩn, cát hoặc dầu bôi trơn từ môi trường bên ngoài xâm nhập vào xi lanh.

Ứng dụng của xi lanh Airtac TN Series

Xi lanh TN Series được ứng dụng rộng rãi trong các hệ thống tự động hóa và dây chuyền sản xuất công nghiệp. Một số ứng dụng cụ thể như:

• Kẹp sản phẩm: Trong máy lắp ráp linh kiện, xi lanh TN giúp di chuyển và kẹp chi tiết chính xác.
• Đẩy sản phẩm: Trong dây chuyền đóng gói, xi lanh được dùng để đẩy hộp, bao bì vào đúng vị trí.
• Lắp ráp cơ khí: Được dùng trong các trạm ép, định vị chi tiết cơ khí nhỏ với độ chính xác cao.
• Ngành điện tử: Lắp ráp vi mạch, bảng mạch điện tử cần chuyển động tinh vi, ổn định.
• Ngành thực phẩm, bao bì: Hỗ trợ đóng gói, phân loại sản phẩm tự động.
• Xi lanh Airtac TN Series là lựa chọn lý tưởng cho những ứng dụng cần độ chính xác cao, khả năng chống xoay và ổn định trong quá trình làm việc.

Với thiết kế nhỏ gọn, hiệu suất mạnh mẽ cùng độ tin cậy cao, dòng xi lanh này không chỉ tối ưu hóa quy trình sản xuất mà còn giúp doanh nghiệp tiết kiệm chi phí bảo trì và vận hành.

Địa chỉ mua xi lanh Airtac TN Series

Nếu bạn đang muốn mua xi lanh này, hãy liên hệ mua tại khí nén Phong Phát. Chúng tôi là đơn vị phân phối hàng đầu, cam kết mang đến cho bạn trải nghiệm mua sắm và sử dụng sản phẩm tốt nhất trên thị trường.

Đừng ngần ngại liên hệ ngay với chúng tôi hôm nay để được tư vấn chi tiết về model AR40 phù hợp nhất với hệ thống của bạn và nhận báo giá ưu đãi độc quyền!
