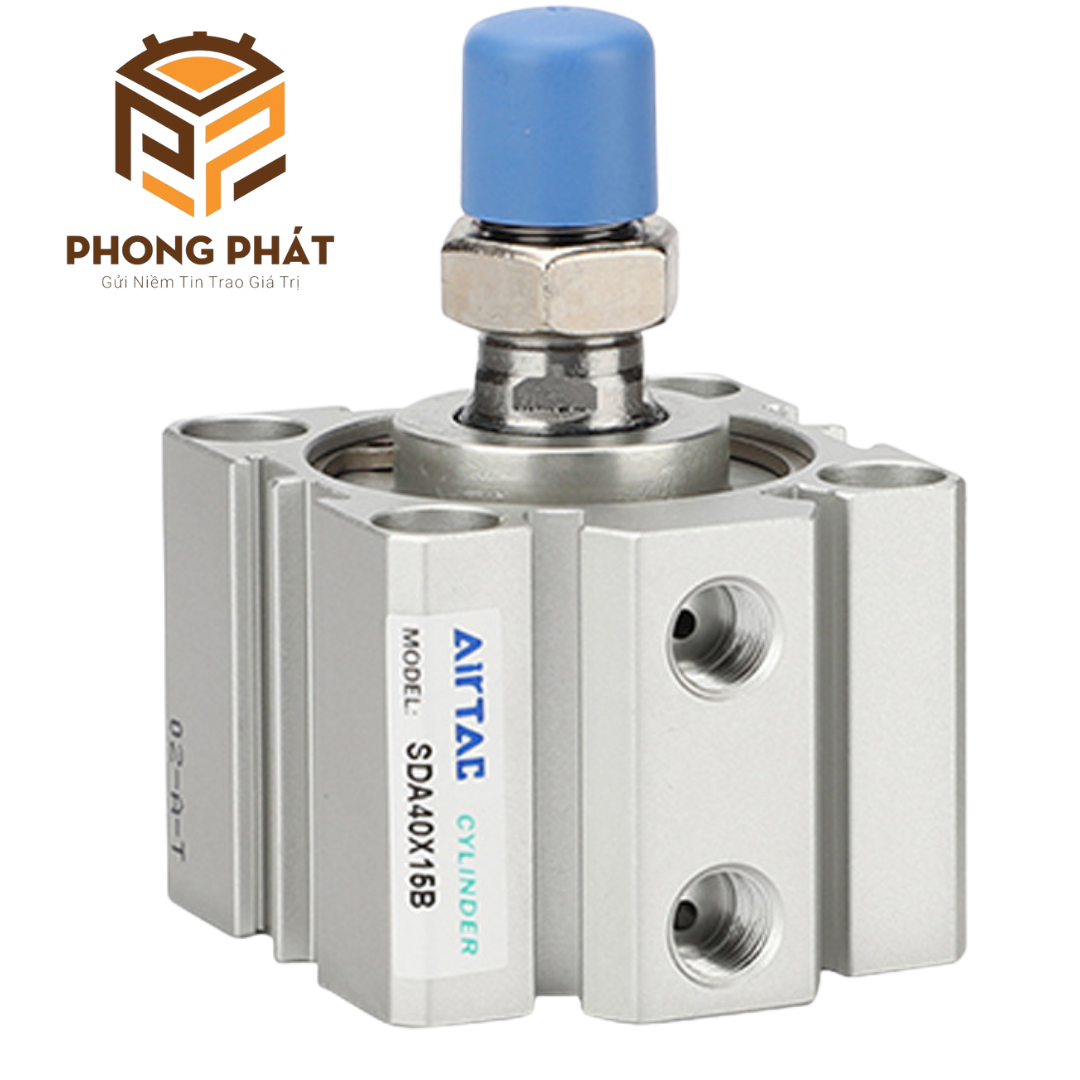

Xi lanh compact AIRTAC SDA series là một mẫu xi lanh hiện đại và có chất lượng hàng đầu của AIRTAC. Dòng xi lanh này có nhiều ứng dụng, dễ dàng lắp đặt và có thể duy trì tuổi thọ lâu dài bên trong các hệ thống khác nhau.
Bài viết dưới đây sẽ cung cấp thêm các thông tin quan trọng về xi lanh này để bạn có thể hiểu rõ hơn.
Thông tin của xi lanh compact AIRTAC SDA series
Khi tham khảo về xi lanh compact AIRTAC SDA series, bạn nên hiểu rõ nguồn gốc của chúng. Đây là mẫu xi lanh hàng đầu của AIRTAC – hãng thiết bị công nghiệp hàng đầu của Đài Loan.
Chúng có nhiều ưu điểm về thông số và cấu tạo nên bạn có thể yên tâm lắp đặt.

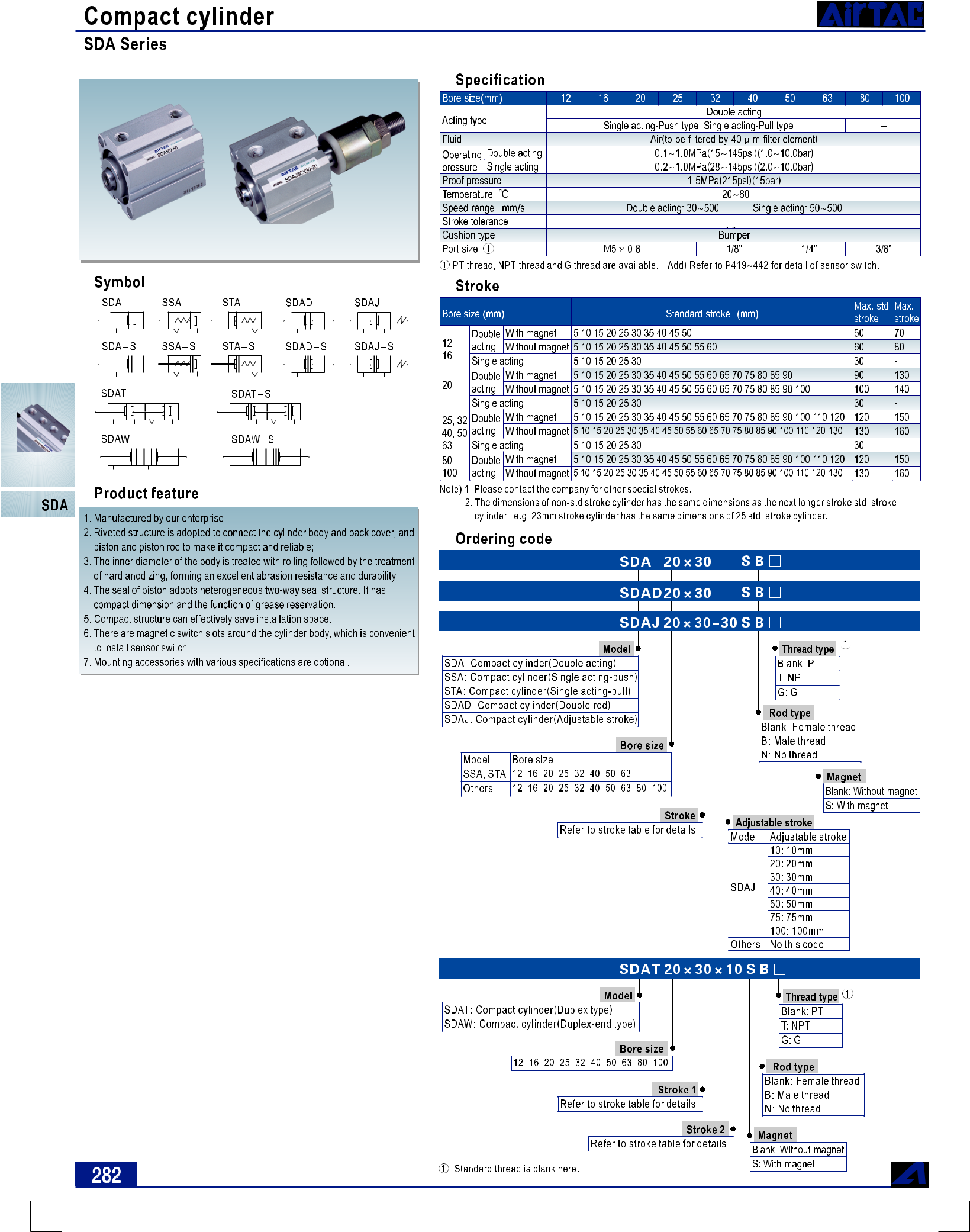

Thông số của xi lanh compact AIRTAC SDA series
- Kiểu xi lanh: Compact Cylinder (xi lanh khí nén nhỏ gọn).
- Kiểu tác động: thường là tác động kép (Double acting), ngoài ra còn một số phiên bản tác động đơn (Single acting).
- Hành trình (Stroke): Khoảng 5 mm đến 150 mm (tùy model/bore).
- Áp suất làm việc: khoảng 0.15 – 1.0 MPa (tương đương ~22 – 145 psi).
- Áp suất kiểm chứng: khoảng 1.5 MPa.
- Nhiệt độ hoạt động: khoảng −20°C đến +70°C (không đóng băng).
- Tốc độ piston: khoảng 30 – 500 mm/s (vận hành nhanh – tùy điều chỉnh).
Cấu tạo bên trong xi lanh compact AIRTAC SDA series
Nhìn chung, bên trong xi lanh compact AIRTAC SDA series bao gồm các bộ phận chính bao gồm:
Thân xi lanh (Cylinder Body): Là bộ khung chính làm bằng hợp kim nhôm anod hóa, nhẹ nhưng chịu áp lực tốt, chứa piston và các bộ phận chuyển động bên trong.
- Piston: Chuyển động tịnh tiến bên trong thân xi lanh, làm từ kim loại chắc, có gioăng kín bao quanh để ngăn khí rò.
- Trục piston (Piston Rod): Trục nối ra ngoài thân xi lanh, trục được làm bằng thép mạ crom để đảm bảo độ cứng và chống mài mòn khi hoạt động nhiều.
- Gioăng làm kín (Seals / O-rings): Gioăng được làm bằng vật liệu PU hoặc NBR, đặt quanh piston và trục piston để ngăn rò khí giữa hai buồng của xi lanh.
- Bạc dẫn hướng (Rod Guide / Bush): Đặt phía đầu thân xi lanh, bạc dẫn hướng sẽ giúp định hướng trục piston di chuyển thẳng, giảm ma sát và tăng tuổi thọ.
- Nắp đầu và nắp cuối xi lanh (Front & Rear End Caps): Hai nắp bịt hai đầu thân xi lanh, tích hợp cổng cấp và cổng xả khí, cố định piston và gioăng.
- Cổng khí (Air Ports): Vị trí kết nối ống dẫn khí nén vào/ra xi lanh; tuỳ bore, cổng có thể là ren 1/8″, 1/4″ hoặc 3/8″.
- Ổ bi hoặc bạc trượt bên trong: Hỗ trợ giảm ma sát trục piston di chuyển trong thân, giúp piston chạy mượt.
- Nam châm tích hợp (Magnetic Piston – tùy model): Một số model SDA có nam châm tích hợp trên piston để gắn cảm biến
hành trình (magnet switch) theo dõi vị trí piston. - Bu lông / ốc cố định (Mounting Bolts / Screws): Dùng để giữ nắp đầu / nắp cuối và thân xi lanh chắc chắn, đồng thời dùng để bắt xi lanh lên kết cấu máy.
- Vòng đệm và vòng khóa (Retainers / Snap Rings): Giữ gioăng, bạc và piston đúng vị trí bên trong thân xi lanh.
Ưu điểm của xi lanh compact AIRTAC SDA series
Nếu bạn đang tham khảo lắp đặt xi lanh này, hãy chú ý đến những ưu điểm của chúng để hiểu rõ hơn và sử dụng đúng cách:
- Xi lanh AIRTAC SDA Series có thiết kế rất nhỏ gọn, giúp tiết kiệm tối đa không gian lắp đặt, đặc biệt phù hợp với các máy móc có kết cấu chật hẹp hoặc cần bố trí nhiều cơ cấu truyền động sát nhau.
- Kết cấu thân nhôm anod hóa giúp xi lanh nhẹ nhưng vẫn chịu áp lực tốt, chống ăn mòn và hoạt động ổn định trong môi trường công nghiệp thông thường.
- Trục piston mạ crom cứng cho độ bền cao, hạn chế mài mòn khi làm việc liên tục.
- Hệ thống gioăng làm kín chất lượng giúp xi lanh kín khí tốt, giảm rò rỉ áp suất và duy trì lực đẩy ổn định trong suốt hành trình. Nhờ đó, hiệu suất làm việc cao và ít tiêu hao khí nén.
- Xi lanh SDA Series có tốc độ phản hồi nhanh, dễ điều chỉnh tốc độ bằng van tiết lưu, đáp ứng tốt các ứng dụng cần chuyển động ngắn và lặp lại nhiều lần.
- Nhiều model được tích hợp nam châm gắn cảm biến hành trình, thuận tiện cho việc giám sát vị trí piston trong các hệ thống tự động hóa, PLC.
Địa chỉ mua xi lanh compact AIRTAC SDA series
Nếu bạn đang cần mua xi lanh này, hãy mua tại đơn vị phân phối hàng đầu như Phong Phát. Chúng tôi là đơn vị phân phối chính hãng của AIRTAC tại khu vực miền Nam. Hãy liên hệ trong hôm nay để được tư vấn và hỗ trợ kỹ hơn.
