Xi lanh khí nén PB16 là một trong những dòng xi lanh hiệu quả hàng đầu dành cho các hệ thống công nghiệp tự động hoá. Nếu hệ thống của bạn đang cần gia tăng hiệu suất một cách an toàn, sản phẩm xi lanh này là sự lựa chọn phù hợp.
Để hiểu rõ hơn, hãy tham khảo những thông tin quan trọng ở bài viết dưới đây và sử dụng chúng đúng cách.
Thông tin chung về dòng xi lanh khí nén PB16
Xi lanh khí nén PB16 là một sản phẩm nổi tiếng của hãng AIRTAC. Đây là sản phẩm thông minh, có nhiều ưu điểm về cả
thông số và cấu tạo. Chính vì vậy, sản phẩm này phù hợp cho nhiều loại hệ thống khác nhau.

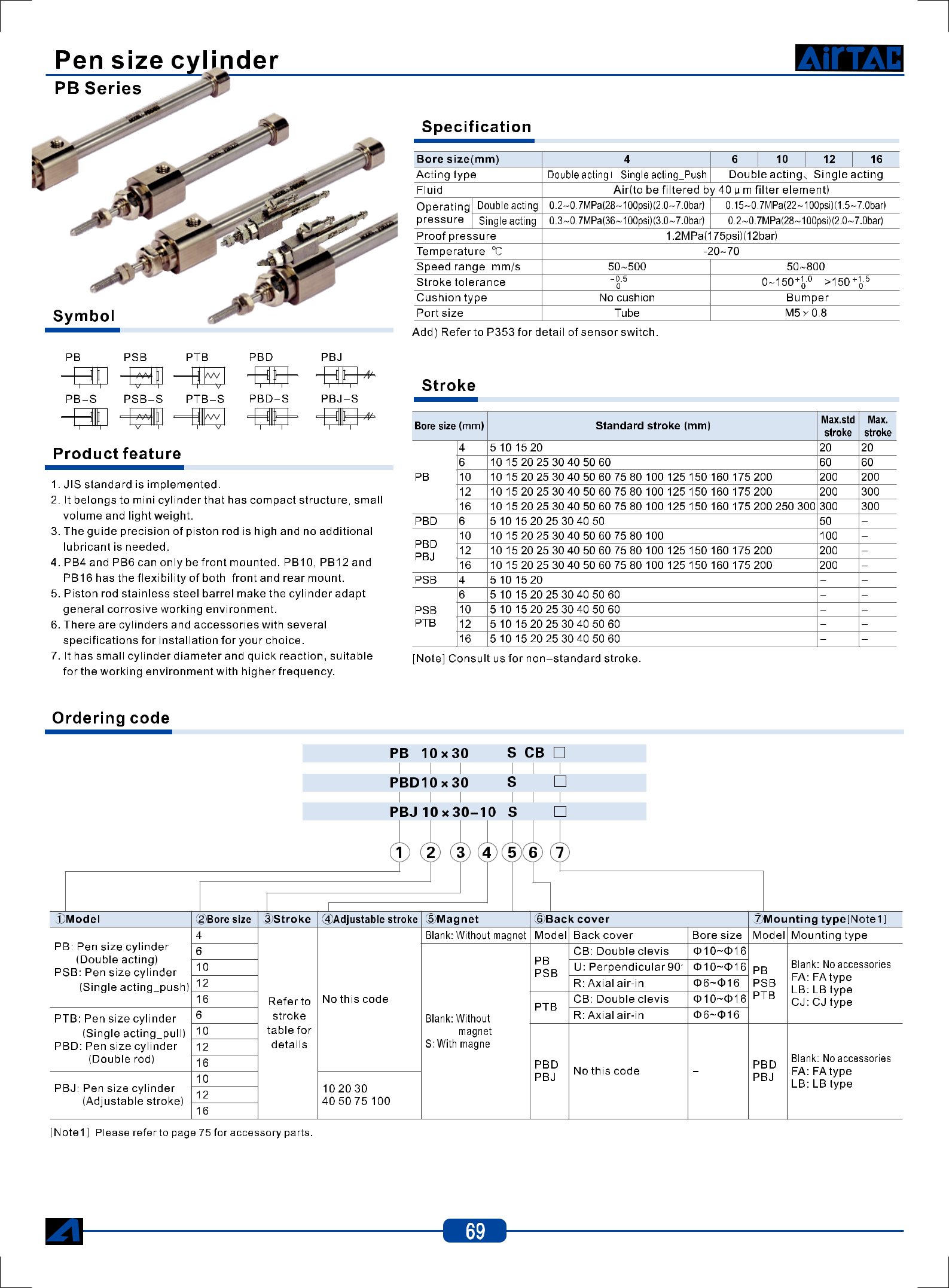

Thông số của xi lanh khí nén PB16
- Dòng sản phẩm: PB Series (xi lanh khí nén mini, dạng pen-type)
- Model: PB16
- Đường kính piston: 16 mm
- Kiểu tác động: Tác động kép (Double acting)
- Hành trình: đa dạng 10 – 300 mm (tùy mã cụ thể)
- Môi chất làm việc: Khí nén đã lọc sạch (~40 µm)
- Áp suất làm việc: 0.15 – 0.7 MPa
- Áp suất chịu thử: khoảng 1.2 MPa
- Nhiệt độ làm việc: -20°C đến 70°C
- Kích thước cổng khí: M5 × 0.8
- Tốc độ piston: 50 – 800 mm/s
- Vật liệu thân xi lanh: Hợp kim nhôm / thép không gỉ
- Tùy chọn: có từ tính hoặc không, có thể gắn cảm biến hành trình
Cấu tạo bên trong của xi lanh khí nén PB16
Bên trong xi lanh khí nén PB16 có những bộ phận được làm từ chất liệu hàng đầu nên có thể duy trì tuổi thọ cao. Các bộ phận chính của xi lanh này bao gồm:
- Thân xi lanh: Xi lanh này có thân ở dạng ống tròn, thường làm bằng hợp kim nhôm hoặc thép không gỉ, chịu áp lực khí nén và bảo vệ các chi tiết bên trong
- Piston: Bên trong thân có piston chuyển động tịnh tiến và gắn phớt để làm kín và tạo lực đẩy/kéo
- Ty piston (trục piston): nối trực tiếp với piston, truyền lực ra ngoài để thực hiện công việc
- Nắp trước: Nắp sẽ đựo cố định đầu ty piston, dẫn hướng ty và hạn chế rung lắc khi chuyển động
- Nắp sau: 1 nắp còn lại sẽ được đóng kín phía sau xi lanh, là vị trí cấp/xả khí cho hành trình ngược
- Phớt làm kín: Bao gồm phớt piston và phớt ty, ngăn rò rỉ khí nén và duy trì áp suất làm việc ổn định
- Lò xo: chỉ có ở phiên bản đơn tác động (nếu có), giúp piston hồi về vị trí ban đầu
- Cổng cấp khí: ren M5, dùng để kết nối ống dẫn khí nén
- Vòng đệm và chi tiết dẫn hướng: Giúp piston và ty chuyển động êm, giảm ma sát và mài mòn
- Nam châm (tùy chọn): Gắn trong piston để sử dụng với cảm biến hành trình
Cách sử dụng xi lanh khí nén PB16 an toàn
Không quá khó để có thể sử dụng xi lanh khí nén PB16 dù là lần đầu. Bạn có thể chú ý các cách sau để duy trì hiệu suất của chúng lâu dài:
- Đầu tiên, hãy luôn đảm bảo khí nén đầu vào sạch và khô, nên đi qua bộ lọc FRL trước khi cấp vào xi lanh để tránh mài mòn phớt
- Sử dụng áp suất đúng dải cho PB16 (không vượt quá mức cho phép) để tránh phồng phớt, cong ty piston
- Bạn cũng nên lắp xi lanh đúng tâm với tải, tránh lệch trục vì PB16 là xi lanh mini, chịu lực ngang kém
- Không dùng ty piston để chịu lực uốn hoặc làm tay đòn, chỉ dùng cho chuyển động tịnh tiến
- Ngoài ra, bạn nên gắn van tiết lưu ở cổng xả để điều chỉnh tốc độ piston, tránh va đập mạnh ở cuối hành trình
- Tránh để piston đập cứng liên tục ở hai đầu, vì PB16 thường không có đệm giảm chấn
- Không chạm tay vào ty piston khi xi lanh đang hoạt động để tránh kẹp tay
- Khi bảo trì hoặc tháo lắp, ngắt hoàn toàn nguồn khí nén và xả hết áp trong hệ thống
- Kiểm tra định kỳ phớt làm kín, ty piston và cổng khí để phát hiện rò rỉ hoặc mài mòn sớm
- Chỉ sử dụng dầu bôi trơn phù hợp nếu hệ thống có bôi trơn, tránh dùng dầu không đúng tiêu chuẩn
Địa chỉ mua xi lanh khí nén PB16
Bạn có thể tìm mua xi lanh này ở các đơn vị phân phối hàng đầu trên thị trường. Nhìn chung, chúng có nhiều mẫu mã nên bạn cần tham khảo thật kỹ để tìm đúng hàng chính hãng. Tại khu vực miền Nam, hãy liên hệ khí nén Phong Phát – đơn vị phân phối chính hãng của AIRTAC để nhận tư vấn kỹ hơn.
