Thông số kỹ thuật xi lanh AIRTAC TCM/TCL50
AIRTAC TCM/TCL50 là xi lanh dẫn hướng 3 trục; TCM dùng bạc trượt (chịu tải ngang lớn), TCL dùng bạc đạn bi (ma sát thấp), đường kính piston 50 mm, các hành trình từ 5 đến 250 mm. Bảng dưới tóm tắt thông số theo catalogue của hãng để anh chị đối chiếu khi chọn mã.
| Dòng sản phẩm | AIRTAC TCM/TCL (Guided cylinder TCM/TCL) |
|---|---|
| Đường kính piston | 50 mm |
| Hành trình (theo các mã trên trang) | 5–250 mm (5, 10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200, 225, 250) |
| Kiểu tác động | Tác động kép |
| Lưu chất | Khí nén, lọc 40 µm |
| Áp suất làm việc | 0,1–1,0 MPa |
| Áp suất thử | 1,5 MPa |
| Nhiệt độ làm việc | -20 đến +70 °C |
| Giảm chấn | Đệm cao su |
| Tốc độ piston | 30–500 mm/s |
| Cổng ren | 1/4″ |
Ứng dụng: TCL phù hợp cơ cấu nâng, đẩy cần ma sát thấp; TCM phù hợp vị trí chịu lực ngang lớn như cữ chặn.
Cách đọc mã TCM/TCL50
Ví dụ TCM50X50: TCM/TCL = dòng xi lanh (kiểu bạc dẫn hướng), 50 = đường kính piston (mm), 50 = hành trình (mm).
Cần chọn hành trình, kiểu nắp hoặc phụ kiện (cảm biến, khớp nối) phù hợp, liên hệ Phong Phát: 0868.04.3579 hoặc 0365.79.22.79.

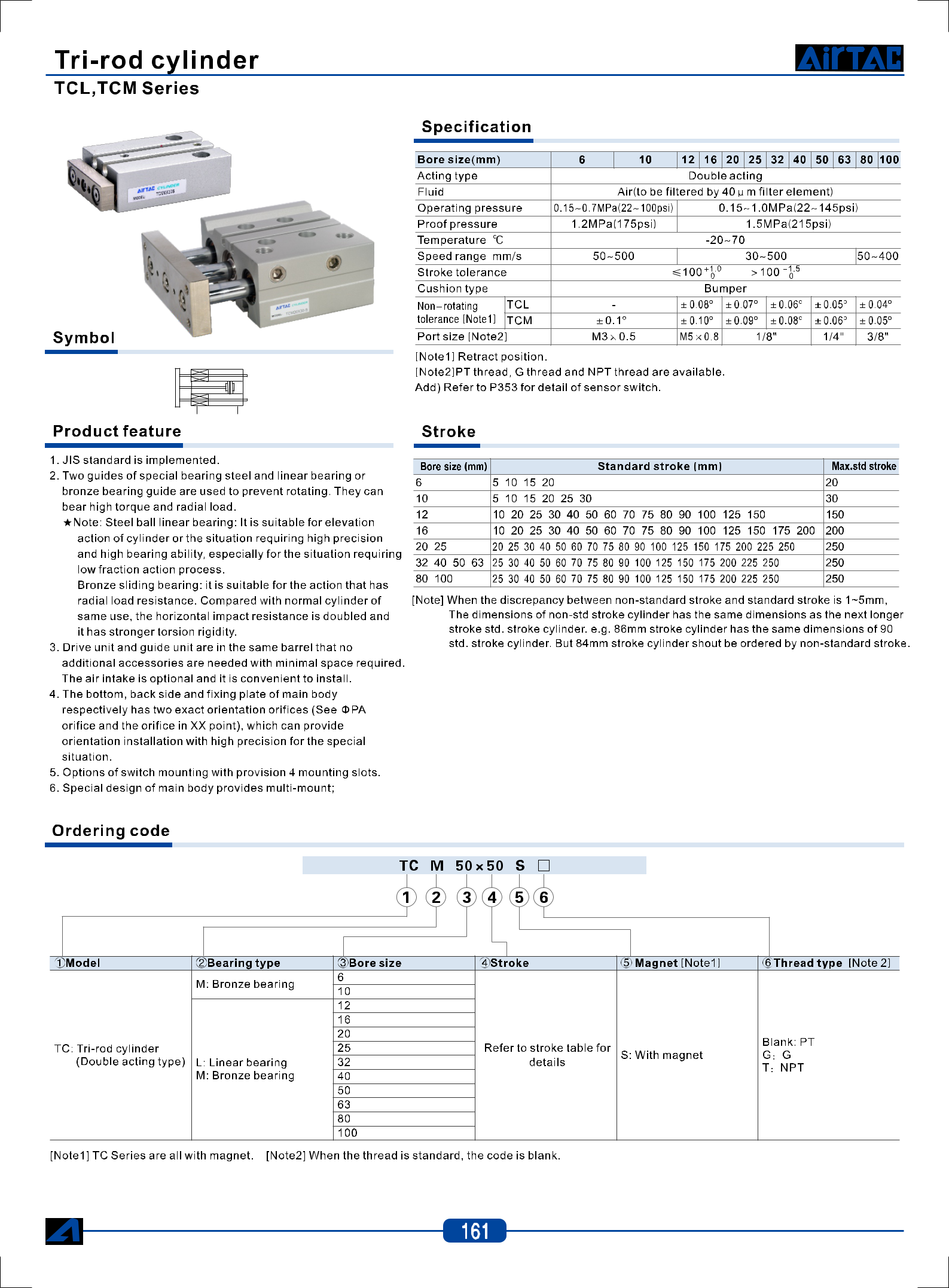

Nguồn thông số: catalogue AIRTAC (tài liệu 1). Thông số có thể thay đổi theo phiên bản; vui lòng liên hệ để xác nhận mã cụ thể.
