Thông số kỹ thuật xi lanh AIRTAC HLH16
AIRTAC HLH16 là xi lanh trượt chính xác (bàn trượt mini), đường kính piston 16 mm, các hành trình từ 5 đến 60 mm. Bảng dưới tóm tắt thông số theo catalogue của hãng để anh chị đối chiếu khi chọn mã.
| Dòng sản phẩm | AIRTAC HLH (Precision slide cylinder HLH) |
|---|---|
| Đường kính piston | 16 mm |
| Hành trình (theo các mã trên trang) | 5–60 mm (5, 10, 15, 20, 25, 30, 40, 50, 60) |
| Kiểu tác động | Tác động kép |
| Lưu chất | Khí nén, lọc 40 µm |
| Áp suất làm việc | 0,15–0,7 MPa |
| Áp suất thử | 1,2 MPa |
| Nhiệt độ làm việc | -20 đến +70 °C |
| Giảm chấn | Đệm cố định hai phía |
| Tốc độ piston | 50–500 mm/s |
| Cổng ren | M5x0.8 |
| Động năng cho phép | 0,05 J |
| Vật liệu | Bàn trượt, thân, piston hợp kim nhôm; ty và ray dẫn hướng inox; phớt NBR |
Cách đọc mã HLH16
Ví dụ HLH16X30: HLH = dòng xi lanh, 16 = đường kính piston (mm), 30 = hành trình (mm).
Cần chọn hành trình, kiểu nắp hoặc phụ kiện (cảm biến, khớp nối) phù hợp, liên hệ Phong Phát: 0868.04.3579 hoặc 0365.79.22.79.

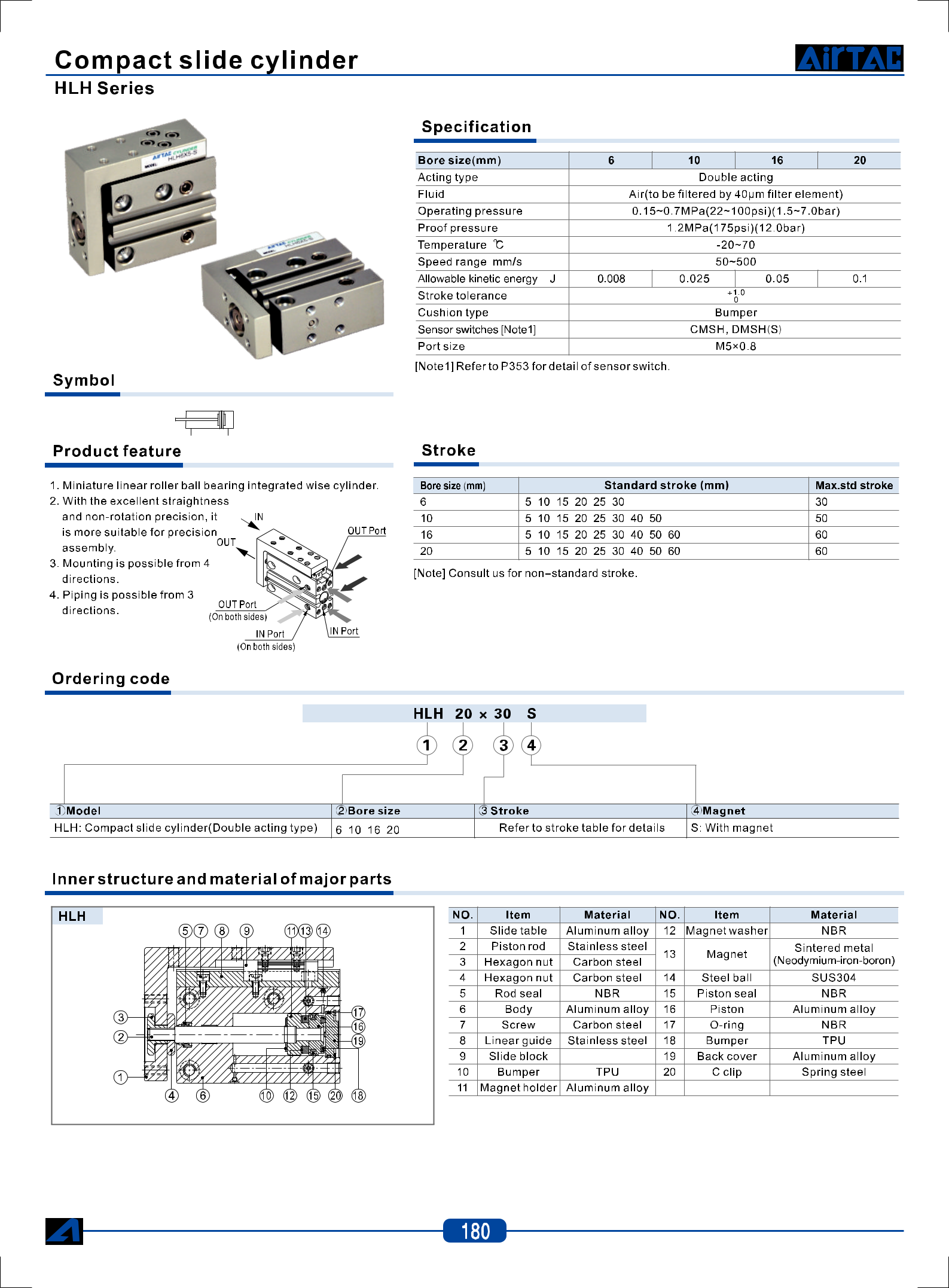

Nguồn thông số: catalogue AIRTAC (tài liệu 1). Thông số có thể thay đổi theo phiên bản; vui lòng liên hệ để xác nhận mã cụ thể.
