Van điện từ khí nén AIRTAC 4M210-08/4M310-10 là loại van khí nén 5/2 có 5 cổng 2 vị trí và 1 đầu coil điện, kích hoạt bằng điện, loại này thường được dùng để điều khiển xi lanh xoay (van xoay).
Dòng van này nổi tiếng với nhiều công dụng, thông số phù hợp, và cấu tạo thông minh nên hầu như có thể lắp đặt ở các loại hệ thống công nghiệp.
Bài viết này sẽ cung cấp thêm một số thông tin để bạn hiểu rõ hơn về sản phẩm van điện từ khí nén AIRTAC 4M210-08/4M310-10
Thông tin cơ bản về van điện từ khí nén AIRTAC 4M210-08/4M310-10
Đây là những mẫu van thông dụng và nổi tiếng của nhà sản xuất AIRTAC. Hãng thiết bị khí nén AIRTAC là đơn vị cung cấp những dòng van nổi tiếng trên thị trường với mức giá phù hợp, hỗ trợ cho các hệ thống công nghiệp.

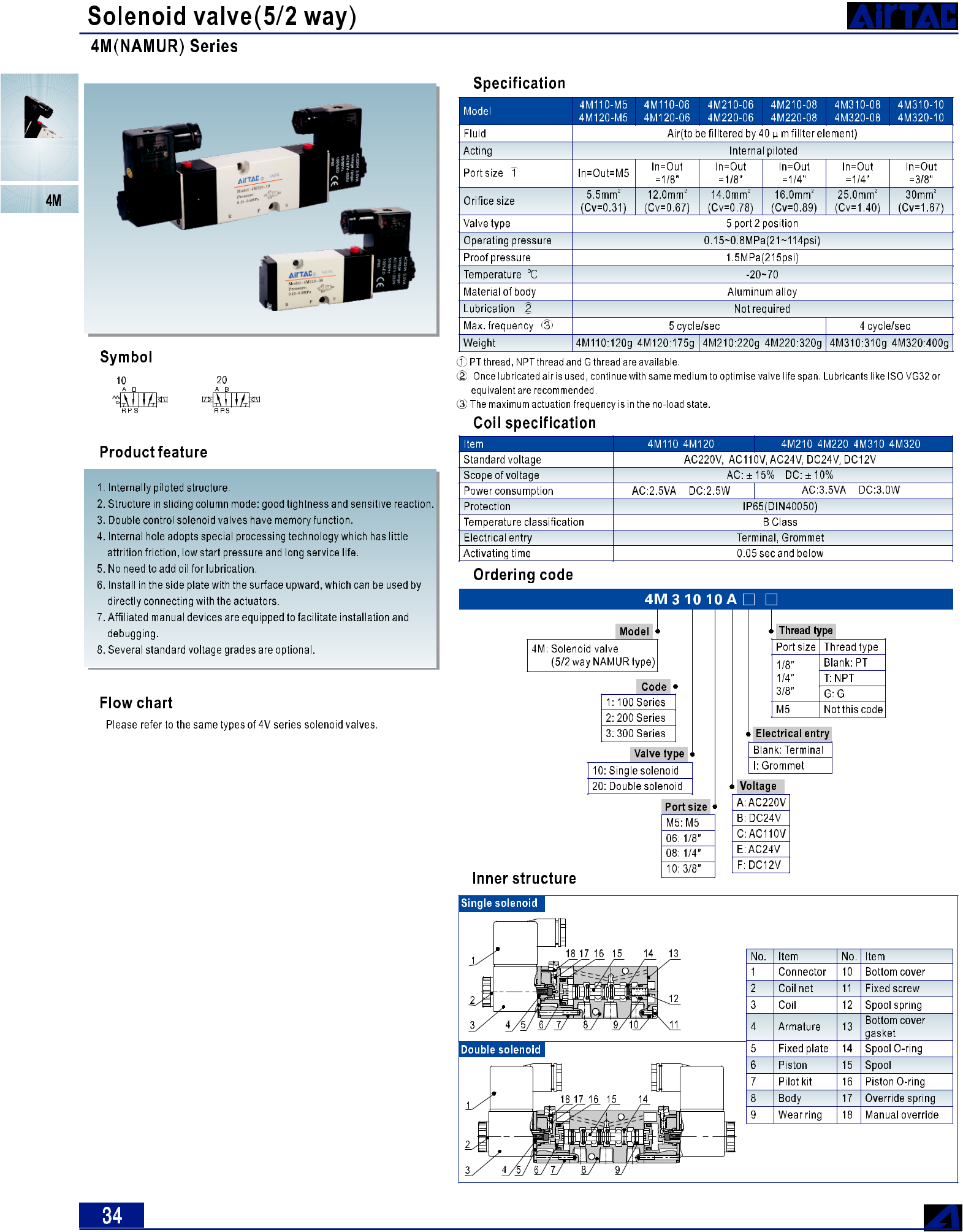

Thông số của van điện từ khí nén AIRTAC 4M210-08/4M310-10
- Áp suất hoạt động: 0.15 – 0.8 MPa.
- Loại van: 5 cửa 2 vị trí. (1 đầu coil điện)
- Hãng sản xuất: AIRTAC (Đài Loan)
- Nhiệt độ hoạt động: -20~70oC.
- Dòng series 4M có 2 loại như sau:
- 4M210-08 là loại van khí nén 5/2 có1 đầu coil điện (Ren 13mm)
- 4M310-10 là loại van khí nén 5/2 có 2 đầu coil điện (Ren 17mm)
Cấu tạo của van điện từ khí nén AIRTAC 4M210-08/4M310-10
Đây là hai dòng van cùng model nhưng cấu tạo của chúng vẫn có sự khác biệt. Bạn hãy tham khảo thêm bảng cấu tạo dưới đây để hiểu rõ hơn:
| Bộ phận | Cấu tạo – Chức năng | 4M210-08 | 4M310-10 |
| Thân van (Body) | Hợp kim nhôm anodized, chịu áp tốt, chống ăn mòn, nhẹ | Có | Có |
| Cuộn coil (Solenoid Coil) | Tạo từ trường để hút lõi van, đóng/mở dòng khí. Nhiệt chịu tốt | 24V / 220V tùy model | 24V / 220V tùy model |
| Lõi từ (Plunger/Armature) | Trượt trong ống coil, điều khiển cửa khí | Có | Có |
| Nắp đầu van (End Cover) | Giữ lò xo và cố định các kênh dẫn khí | Có | Có |
| Lò xo hồi (Spring) | Đảm bảo van trở về trạng thái ban đầu khi ngắt điện | Có | Có |
| Gioăng làm kín (Seals/O-rings) | Ngăn rò rỉ khí, chịu nhiệt, chịu mài mòn | Có | Có |
| Cổng kết nối khí (Ports) | 5 cửa: 1(P) – 2(A) – 4(B) – 3(R1) – 5(R2) | Ren 1/4″ | Ren 3/8″ |
| Manual override | Nút thao tác tay để kiểm tra vận hành khi mất điện | Có | Có |
| Ký hiệu điều khiển | Van 5/2 tác động điện, hồi lò xo | Có | Có |
| Tiêu chuẩn coil | IP65 | IP65 | IP65 |
Những lưu ý khi chọn mua van điện từ khí nén AIRTAC 4M210-08/4M310-10
Nếu bạn đang tham khảo mua van này, hãy chú ý những điều sau để mua đúng loại và dùng đúng cách:
1. Xem xét áp suất làm việc của hệ thống: Đảm bảo dải áp suất của van phù hợp với áp suất khí nén thực tế.
2. Kiểm tra kích thước cổng ren: 4M210-08 thường có ren 1/4″, trong khi 4M310-10 có ren lớn hơn như 3/8″. Bạn cần chọn đúng size để tương thích với đường ống hoặc manifold.
3. Chọn đúng điện áp coil: Trước khi mua hãy xác định hệ thống sử dụng 24VDC, 12VDC hay 220VAC để tránh cháy coil.
4. Kiểm tra lưu lượng khí cần thiết: Vì 4M210-08 có lưu lượng nhỏ hơn 4M310-10 nên nếu xi lanh lớn hoặc cần tốc độ cao, nên chọn model có tiết diện lưu lượng lớn.
5. Xem tần suất hoạt động: Nếu van đóng mở liên tục, cần loại có độ bền cao và thời gian đáp ứng nhanh để không gây giật hoặc trễ cho hệ thống.
6. Kiểm tra điều kiện môi trường: Nhiệt độ, độ ẩm, bụi hoặc dầu trong khí nén có thể ảnh hưởng đến tuổi thọ van. Bạn cũng nên đảm bảo khí nén sạch và vị trí lắp đặt không quá nóng hoặc ẩm.
7. Xem tiêu chuẩn bảo vệ của coil: Coil có tiêu chuẩn chống bụi nên khả năng chống nước càng cao thì hoạt động càng bền trong môi trường công nghiệp.
8. Kiểm tra chất lượng gioăng và lõi van: Van chính hãng sẽ có gioăng cao su tốt, độ kín cao, lõi từ chắc chắn và hoạt động nhẹ. Sản phẩm kém chất lượng thường nhanh rò khí hoặc kẹt spool.
9. Lưu ý yêu cầu lắp lọc khí trước van: Dòng 4M cần khí nén sạch để tránh bụi làm kẹt van. Do đó nên có bộ lọc 40 micron trước khi cấp khí vào hệ thống.
10. Xác định có cần lắp trên manifold hay không: Nếu một hệ thống có nhiều xi lanh, việc dùng manifold giúp gọn gàng và dễ bảo trì, nhưng bạn cũng cần kiểm tra xem model van tương thích hay không.
Địa chỉ mua van điện từ khí nén AIRTAC 4M210-08/4M310-10
Nếu bạn đang muốn mua van điện từ này, hãy tham khảo mua tại khí nén Phong Phát. Chúng tôi là đơn vị phân phối hàng đầu của hãng van điện từ AIRTAC.
Hãy liên hệ trong hôm nay để được hỗ trợ và tư vấn kỹ hơn.
