Bộ lọc khí nén SMC AC30—03G — A là một trong những dòng bộ lọc tốt nhất của nhà SMC trong thời gian gần đây. Chúng là một dòng sản phẩm tốt, được nhiều khách hàng tìm kiếm và lắp đặt trong cả hệ thống lớn và những thiết bị hàng ngày.
Bạn cũng có thể tham khảo thêm để sử dụng chúng qua bài viết dưới đây để xem có nên sử dụng trong hệ thống của mình hay không.

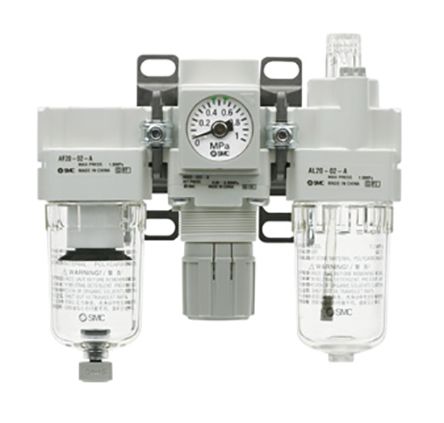

Thông tin về bộ lọc khí nén SMC AC30—03G — A
Bộ lọc khí nén SMC AC30—03G — A là một dòng sản phẩm hàng đầu của hãng SMC. Đối với nhiều khách hàng Việt Nam, SMC là một hãng nổi tiếng và đáng tin dùng trong nhiều năm gần đây.
Sản phẩm của hãng này nổi tiếng nhờ vào thông số và cấu tạo thông minh.
Thông số của bộ lọc khí nén SMC AC30—03G — A
- Kích thước cổng kết nối: Rc 3/8″
- Dải áp suất làm việc: 0.05 – 0.7 MPa
- Áp suất chịu đựng tối đa: 1.0 MPa
- Nhiệt độ môi trường làm việc: −5 °C đến 60 °C (không đóng băng)
- Độ lọc tiêu chuẩn: 5 µm
- Kiểu thiết kế: Bộ tổ hợp 3 trong 1 gồm lọc – điều áp – bôi trơn (FRL modular type)
- Hướng dòng khí: từ trái sang phải (In → Out)
- Trọng lượng: khoảng 0.9 kg
- Chất liệu bầu lọc: Polycarbonate trong suốt có vỏ bảo vệ bằng kim loại
- Mức lưu lượng khí: khoảng 1.500 – 2.000 L/min (ở 0.5 MPa)
Cấu tạo bên trong của bộ lọc khí nén SMC AC30—03G — A
Nhìn chung, bộ lọc này có cấu tạo khá tương đồng với những sản phẩm khác. Tuy nhiên chúng vẫn có sự khác biệt nhất định, một số bộ phận chính bao gồm:
- Thân chính: Thân của bộ lọc có khung hợp kim nhỏ gọn, gắn kết ba modul gồm lọc – điều áp – bôi trơn. Cấu tạo này giúp dòng khí đi qua các giai đoạn xử lý liên tục.
- Bầu lọc: Bầu lọc được làm bằng nhựa polycarbonate trong suốt, có lớp bảo vệ kim loại bên ngoài để quan sát lượng nước ngưng và tăng độ an toàn.
- Lõi lọc: Bộ phận này bao gồm phần tử lọc tinh với độ lọc 5 µm, có nhiệm vụ loại bỏ bụi, hơi nước và tạp chất trong khí nén.
- Van xả: Van xả được đặt ở đáy bầu lọc và chúng dùng để xả nước ngưng tụ định kỳ, đảm bảo khí sạch và khô.
- Cụm điều áp: Cụm sẽ bao gồm màng và lò xo, chúng được dùng để điều chỉnh áp suất khí đầu ra ổn định thông qua núm vặn phía trên.
- Đồng hồ đo áp: Bên trong bộ lọc cũng có thêm đồng hồ để hiển thị áp suất sau khi điều chỉnh, giúp người vận hành dễ theo dõi.
- Bầu dầu: Bầu dùng để chứa dầu bôi trơn, khi khí đi qua sẽ tạo hiệu ứng hút và phun sương dầu vào dòng khí, giúp bôi trơn các thiết bị phía sau.
- Đường dẫn khí: Đường dẫn khí được thiết kế theo hướng từ trái sang phải để đảm bảo khí đi qua lần lượt các cụm lọc – điều áp – bôi trơn.
- Gioăng và khớp nối: Bên trong bộ lọc này có thể gioăng và khớp nối để làm kín, chống rò rỉ khí và cố định các modul khi lắp đặt.
Cách lắp đặt và sử dụng bộ lọc khí nén SMC AC30—03G — A
Nếu bạn đang muốn biết sản phẩm này có phù hợp hay không, hãy tham khảo cách lắp đặt và sử dụng chúng đúng cách.
Lắp đặt bộ lọc khí nén SMC AC30—03G — A
Các bước lắp đặt bộ lọc này khá đơn giản, bạn chỉ cần tuân thủ các bước dưới đây:
- Chọn vị trí lắp: Bạn hãy đặt bộ lọc trên đường khí chính, trước các thiết bị tiêu thụ khí như van, xy-lanh hoặc công cụ khí nén.
- Hướng dòng khí: Khi lắp cần đảm bảo khí đi theo chiều In → Out như mũi tên trên thân thiết bị.
- Lắp thẳng đứng: Cần lưu ý giữ bộ lọc ở phương thẳng đứng để nước ngưng tụ có thể chảy xuống đáy bầu lọc.
- Kết nối đường ống: Bạn cần dùng đúng cỡ ren Rc 3/8″ để kết nối đường ống, hãy siết vừa đủ lực, tránh rò khí hoặc nứt thân nhựa.
- Gắn đồng hồ áp: Nếu chưa có sẵn, bạn cần lắp thêm đồng hồ vào cổng đo áp để theo dõi áp suất đầu ra.
- Kiểm tra kín khí: Sau khi lắp hãy mở van cấp khí từ từ và kiểm tra rò rỉ tại các khớp nối và gioăng.
Cách sử dụng bộ lọc khí nén SMC AC30—03G — A an toàn
Để sử dụng sản phẩm này lâu dài, hãy tuân thủ một số lưu ý dưới đây:
- Xả nước định kỳ: Hãy nhớ thường xuyên mở van xả tay để loại bỏ nước ngưng dưới bầu lọc, tránh tràn lên lõi lọc.
- Điều chỉnh áp suất đúng mức: Hãy chú ý không vượt quá 0.7 MPa để đảm bảo tuổi thọ linh kiện.
- Bổ sung dầu bôi trơn: Cần đổ đúng loại dầu chuyên dụng cho khí nén (ISO VG32), không dùng dầu công nghiệp thông thường.
- Vệ sinh định kỳ: Khi vệ sinh bạn cần tháo lõi lọc và rồi vệ sinh nhẹ bằng khí nén sạch, tránh dùng dung môi ăn mòn.
- Không để đóng băng: Ngoài ra bạn cần tránh lắp ở khu vực nhiệt độ thấp gây đông nước trong bầu lọc.
- Kiểm tra định kỳ: Hãy chú ý thay lõi lọc hoặc bầu dầu sau thời gian sử dụng dài để duy trì hiệu suất.
Địa chỉ mua bộ lọc khí nén SMC AC30—03G — A
Bạn nên mua bộ lọc khí nén SMC AC30—03G — A tại những cơ sở uy tín trên thị trường. Hãy tham khảo mua bộ lọc này tại khí nén Phong Phát để được hỗ trợ và tư vấn kỹ hơn.
