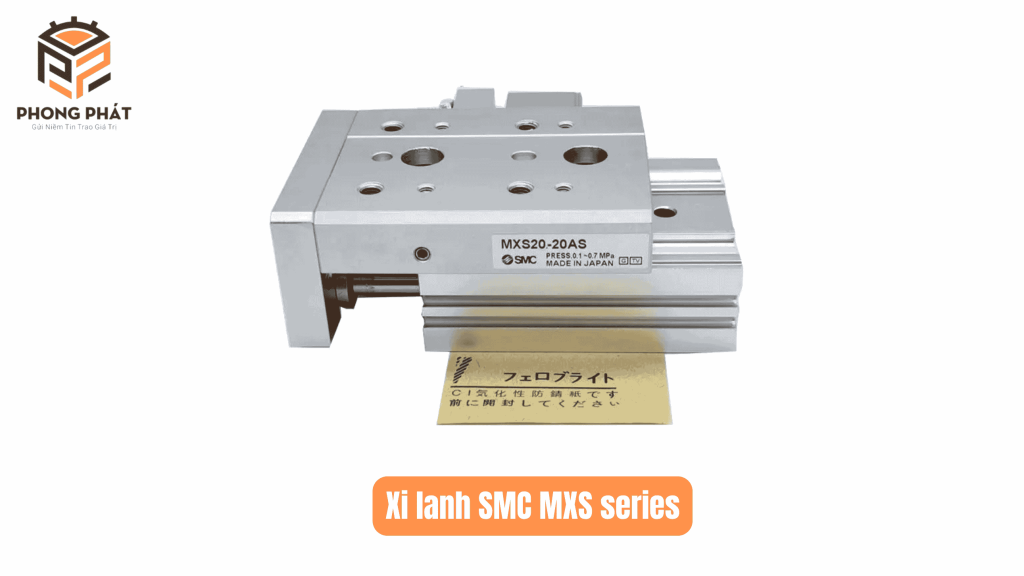

Xi lanh SMC MXS series là mẫu xi lanh nhỏ gọn và dễ dàng được lắp đặt bên trong các hệ thống công nghiệp. Dù là hệ thống có công suất nhỏ hay lớn, xi lanh vẫn có thể đảm bảo hiệu năng trong thời gian dài.
Bài viết này sẽ giới thiệu các thông tin cơ bản của mẫu xi lanh này. Ngoài ra, bạn có thể tham khảo thêm về công dụng của chúng để xem liệu sản phẩm này có phù hợp cho hệ thống của mình hay không.
Thông tin của xi lanh SMC MXS series
Xi lanh SMC MXS series là dòng sản phẩm nổi tiếng của hãng xi lanh hàng đầu SMC. Cùng với các dòng xi lanh khác cũng hãng, xi lanh có thông số kỹ thuật và cấu tạo khá dễ dàng lắp đặt trong các loại thiết bị trên thị trường.

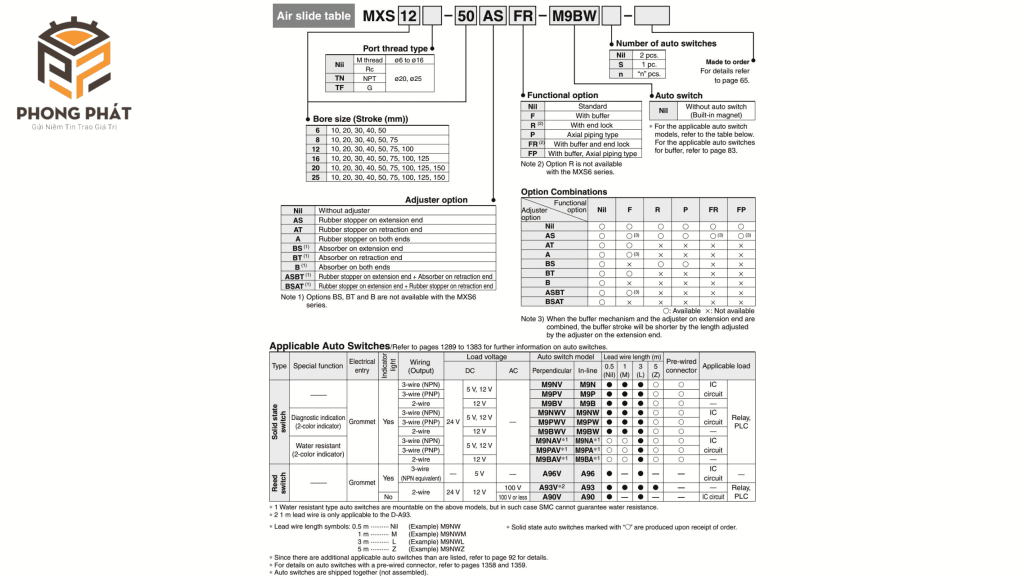

Thông số kỹ thuật của xi lanh SMC MXS series
- Đường kính piston: 6, 8, 12, 16, 20, 25 mm
- Hành trình tiêu chuẩn: 10 đến 150 mm (tùy model)
- Áp suất làm việc: 0.15 – 0.7 MPa
- Áp suất tối đa: 0.7 MPa
- Tốc độ piston: 50 – 500 mm/s
- Loại truyền động: khí nén tác động kép
- Nhiệt độ hoạt động: 0 – 60°C (không đóng băng)
- Hệ thống dẫn hướng: sử dụng ray trượt tuyến tính tích hợp
- Có thể lắp cảm biến phát hiện hành trình
- Kết nối ren: M5 hoặc Rc (tùy kích thước)
Cấu tạo của xi lanh SMC MXS series
Xi lanh này có cấu tạo khá tương đồng với các dòng xi lanh khác, dưới đây là các bộ phận chính của chúng:
- Thân xi lanh: Bộ phận thân của xi lanh được làm từ nhôm định hình, nhỏ gọn và chắc chắn, tích hợp sẵn rãnh gắn cảm biến và ray trượt dẫn hướng.
- Piston: Piston sẽ di chuyển trong lòng xi lanh nhờ áp suất khí nén. Bộ phận này được gắn liền với bàn trượt để truyền chuyển động ra ngoài.
- Bàn trượt (slider): Bàn trượt là mặt phẳng truyền động gắn trực tiếp với piston. Nếu có thể, bạn hãy bắt thêm vít cố định chi tiết thao tác để giúp xi lanh hoạt động tốt hơn.
- Ray dẫn hướng tuyến tính: Ray được tích hợp song song với piston, giúp tăng độ chính xác, giảm rung và chống lệch khi hoạt động ở tốc độ cao.
- Bạc lót và phớt làm kín: Các bộ phận phụ này có thể hỗ trợ giảm ma sát, ngăn rò rỉ khí và đảm bảo độ bền cho xi lanh.
- Cổng cấp khí: Các công cấp khí có dạng ren M5 hoặc Rc, cho phép nối ống khí nén vào để điều khiển hành trình.
Ứng dụng của xi lanh SMC MXS series
Tuỳ vào hệ thống lắp đặt, xi lanh SMC MXS series có thể phát huy công dụng khác nhau. Dưới đây là một số những ứng dụng phổ biến nhất của xi lanh này để bạn có thể tham khảo kỹ hơn:
- Dây chuyền lắp ráp tự động: Bên trong các dây chuyền tự động, xi lanh này sẽ định vị và di chuyển linh kiện với độ chính xác cao.
- Ngành điện tử: Xi lanh SMC MXS series cũng hỗ trợ lắp ráp, kiểm tra và xử lý bo mạch, linh kiện nhỏ.
- Máy đóng gói: Trong quá trình đóng gói, xi lanh hỗ trợ điều khiển chuyển động đóng gói, đóng nắp, di chuyển sản phẩm.
- Robot công nghiệp: Làm cơ cấu gắp/kẹp trong hệ thống robot tự động.
Địa chỉ tìm mua xi lanh SMC XMS series
Xi lanh SMC MXS series là một dòng xi lanh được phân phối chính hãng tại khí nén Phong Phát. Chúng tôi là đơn vị phân phối hàng đầu tại khu vực miền Nam cho các sản phẩm thuộc SMC.
Bạn có thể tham khảo liên hệ chúng tôi để được tư vấn kỹ hơn trước khi mua xi lanh cho hệ thống của mình.
