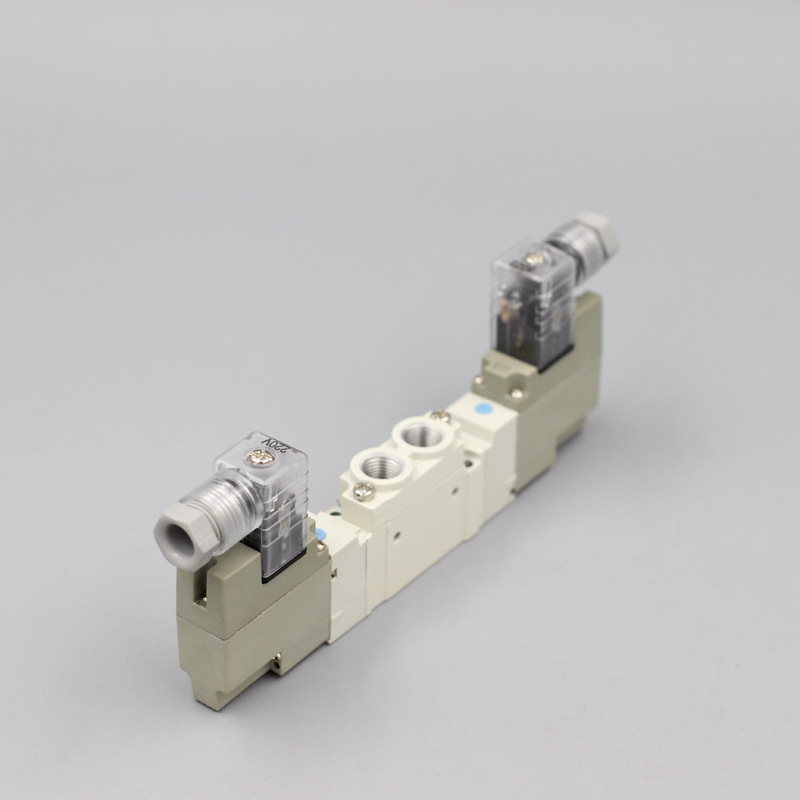

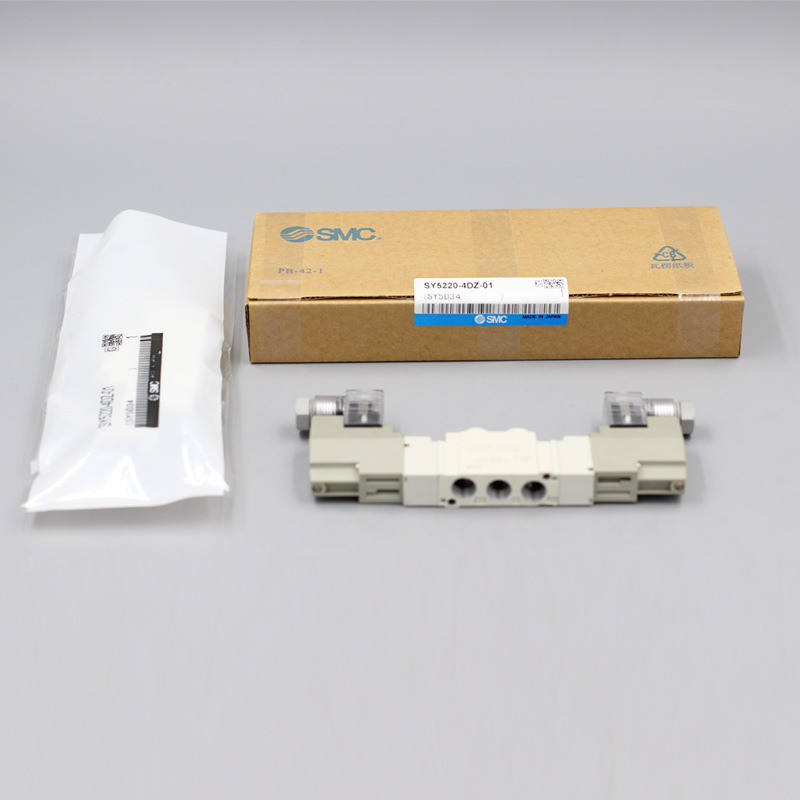

Van điện từ SMC SY5220 là dòng van có nhiều model hiện đại, thông minh, và giúp ích cho nhiều hệ thống công nghiệp.
Sản phẩm này có thể đảm bảo tuổi thọ lâu dài, hỗ trợ hệ thống điều chỉnh các hoạt động bên trong.
Bạn có thể đọc bài viết này kỹ hơn để xem thêm thông tin của van cũng như một số dòng model SY 52220 này.
Thông tin chung về dòng van điện từ SMC SY5220
Dòng van điện từ SMC SY5220 là một trong những mẫu thiết bị hàng đầu được sản xuất bởi SMC. Đây là mẫu van có ưu điểm về cả thông số và cấu tạo.
Thông số của van điện từ SMC SY5220
- Kiểu van: 5 cửa – 2 vị trí (5/2)
- Dạng pilot: nội (internal pilot) hoặc ngoại (external pilot) tùy phiên bản
- Diện tích hiệu dụng: khoảng 10.6 mm² (tương đương Cv ≈ 0.59)
- Điện áp coil: DC 3V / 5V / 6V / 12V / 24V, hoặc AC 100–220V tùy option
- Thời gian đáp ứng ở 0.5 MPa: khoảng 32 ms
- Nhiệt độ làm việc: –10°C đến +50°C
- Tần số hoạt động tối đa: khoảng 5 Hz (loại 2 vị trí)
- Kiểu điều khiển bằng tay: nhấn không khóa hoặc vặn bằng tua vít tùy mã
- Xả khí pilot: xả chung với van chính
- Môi chất: khí nén sạch
- Hướng lắp đặt: tự do, không giới hạn
- Khả năng chịu rung: khoảng 30 m/s²
- Khả năng chịu sốc: khoảng 150 m/s²
- Mức bảo vệ: có tùy chọn IP65
- Công suất coil: khoảng 0.35 W (loại tiêu chuẩn)
Cấu tạo bên trong van điện từ SMC SY5220
Van điện từ này có nhiều ưu điểm về cấu tạo vì dù khá phức tạp, chúng vẫn được thiết kế nhỏ gọn và thông minh:
- Thân van: Đây là bộ phận chứa các khoang khí, cổng cấp (P), xả (R/S) và cổng làm việc (A/B). Thân làm từ hợp kim nhôm có độ bền cao, giúp van nhẹ và chịu áp tốt.
- Cuộn coil điện: Cuộn dây tạo ra từ trường khi cấp điện, làm dịch chuyển piston/nam châm để đảo chiều van.
- Lõi sắt: Lõi chính là phần chuyển động trong coil. Khi được hút bởi từ trường, nó sẽ kéo theo cơ cấu bên trong để đổi trạng thái van.
- Piston hoặc spool: Thanh trượt thường điều hướng dòng khí giữa các cổng.
- Lò xo hồi: Nhờ có lò xo, van có thể trở về trạng thái ban đầu khi coil ngừng hoạt động
- Nắp đậy coil: Nhờ có nắp đậy, van điện từ sẽ cố định coil và bảo vệ phần điện. Có nhiều dạng như gài, vít, LED báo, chống nước.
- Gioăng làm kín: Đảm bảo khí nén không rò rỉ khi spool dịch chuyển. SY5220 dùng gioăng chất lượng cao giúp tuổi thọ van dài.
So sánh các dòng van điện từ SMC SY5220
Do có nhiều model khác nhau, nên bạn sẽ khá phân vân khi lựa chọn đúng sản phẩm. Hãy tham khảo thêm bảng này để hiểu rõ hơn:
| Model | Loại lắp (piping) | Số cổng / vị trí | Solenoid | Kích thước ren cổng (thông dụng) | Dải áp suất hoạt động | Nhiệt độ làm việc |
| SY5220-4H(-01) | Body-ported (van rời) | 5-port, 2-position (5/2) | Double (2 coil) | 1/8″ (G1/8 / ~9.6 mm) thường gặp. | ~0.1–0.7 MPa (tham khảo 0.15–0.7 MPa) | -10 → +50 °C (tuỳ cấu hình) |
| SY5220-4HZ(-01) | Body-ported | 5/2 | Double | 1/8″ (thông dụng) | ~0.15–0.7 MPa | -10 → +50 °C |
| SY5220-4HD | Body-ported | 5/2 | Double | 1/8″ (G1/8) | ~0.1–0.7 MPa | -10 → +50 °C |
| SY5220-4HO | Body-ported | 5/2 | Double | 1/8″ | ~0.1–0.7 MPa | -10 → +50 °C |
| SY5220-4HZD | Body-ported (có phiên bản DIN) | 5/2 | Double | 1/8″ | ~0.15–0.7 MPa | -10 → +50 °C |
| SY5220-4HZE-01 | Body-ported | 5/2 | Double | 1/8″ (G1/8 hoặc 1/8 NPT tuỳ thị trường) | 0.15–0.7 MPa (tham khảo) | -10 → +50 °C |
Địa chỉ mua van điện từ SMC SY5220
Nếu bạn đang cần mua van điện từ này hoặc những mẫu tương tự, hãy liên hệ mua tại khí nén Phong Phát. Chúng tôi là đơn vị phân phối hàng đầu của hãng thiết bị SMC tại thị trường Việt Nam.
Hãy liên hệ chúng tôi trong hôm nay để được hỗ trợ kỹ hơn.
