Xi lanh SMC MSQ là dòng xi lanh xoay có cấu tạo thông minh nên được nhiều khách hàng ưa chuộng trong hệ thống. Xi lanh này có thiết kế thông minh nên bạn có thể lắp chúng trong các hệ thống.
Bài viết này của chúng tôi sẽ cung cấp thêm các thông tin mà bạn cần biết về xi lanh này để có thể hiểu rõ hơn.
Thông tin chung về xi lanh SMC MSQ
Xi lanh SMC MSQ là mẫu xi lanh nổi tiếng của hãng SMC. Xi lanh này tương tự như những xi lanh khác cùng dòng, được nhiều khách hàng biết đến nhờ vào thông số phù hợp và tính năng nổi bật.
Thông số của xi lanh SMC MSQ
- Hãng sản xuất:SMC – Japan

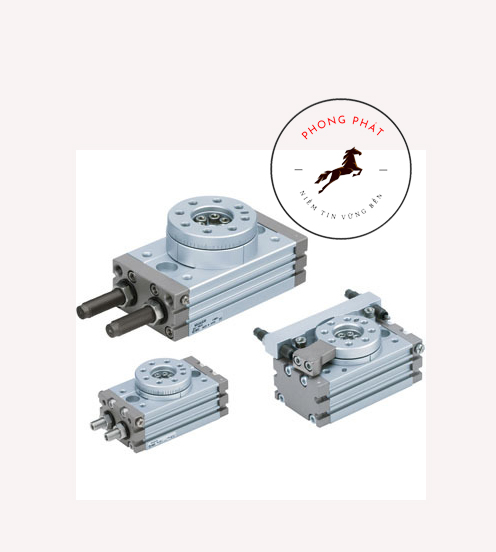

- Dòng sản phẩm:MSQ Series (MSQB, MSQ Compact, MSQ Guided)
- Loại:Xi lanh quay bàn trượt (Rotary Table)
- Kiểu hoạt động:Tác động kép
- Góc quay tiêu chuẩn:90°, 180°, 270°, 360° (tùy model)
- Đường kính piston (Bore size):10, 20, 30, 50, 70, 100 mm
- Áp suất làm việc:0.1 ~ 1.0 MPa
- Áp suất thử:1.5 MPa
- Góc quay có thể điều chỉnh:±10° (tùy loại)
- Độ chính xác vị trí:±0.05 mm (cao)
- Tốc độ quay:50 ~ 300°/s
- Cơ cấu dẫn hướng:Bàn xoay gắn vòng bi chéo → độ cứng vững cao, chịu tải tốt
- Môi trường làm việc:0 – 60°C (không đóng băng)
- Cổng khí: từM5 đến Rc1/8 (tùy kích thước)

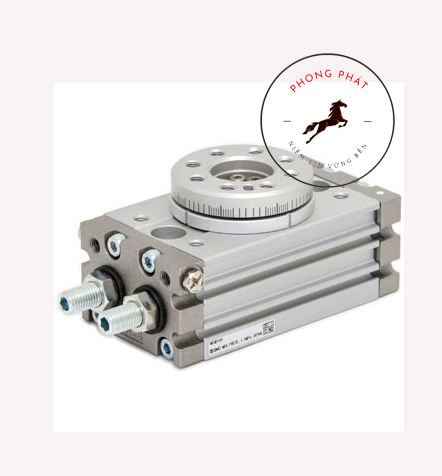

Cấu tạo bên trong của xi lanh SMC MSQ
Được biết đến là mẫu xi lanh xoay nên xi lanh SMC MSQ vẫn có những cấu tạo khác biệt với các dòng khác.
Dưới đây là các bộ phận chính của chúng:
- Thân xi lanh: Thân của xi lanh được làm từ hợp kim nhôm bền, chứa khoang khí nén và các cổng cấp/xả khí để điều khiển piston.
- Piston và thanh răng (rack): Khi khí nén tác động, piston di chuyển tịnh tiến bên trong kéo theo thanh răng dịch chuyển.
- Bánh răng (pinion gear): Các bánh răng sẽ ăn khớp với thanh răng và biến chuyển động tịnh tiến của piston thành chuyển động quay.
- Bàn xoay: Đây là bộ phận được gắn chi tiết cần quay, chúng được thiết kế để chịu tải lớn, truyền chuyển động từ bánh răng.
- Vòng bi chéo: Vòng bi chéo của xi lanh sẽ giữ và đỡ bàn xoay, cho phép chịu tải trọng hướng tâm, tải trục và mô-men xoắn đồng thời, giúp chuyển động quay ổn định và chính xác.
- Cơ cấu điều chỉnh góc quay: Các cơ cấu điều chỉnh góc quay sẽ bao gồm vít chỉnh và đệm giảm chấn,có thể thay đổi góc quay trong phạm vi ±10°.
- Bộ giảm chấn: Bộ giảm chấn của xi lanh giúp hấp thụ lực tại hành trình cuối, giảm rung động và tăng tuổi thọ xi lanh.
- Cảm biến hành trình (tùy chọn): Gắn bên ngoài thân xi lanh để phát hiện vị trí piston, hỗ trợ điều khiển tự động.
Ứng dụng của xi lanh SMC MSQ
Xi lanh này được sử dụng nhiều trong các hệ thống tự động hoá và cơ khí. Một số ứng dụng phổ biến như:
- Máy lắp ráp tự động: Xi lanh này được dùng để xoay, định vị hoặc chuyển hướng linh kiện trong dây chuyền sản xuất.
- Thiết bị robot công nghiệp: Bạn cũng có thể dùng xi lanh này để làm cơ cấu xoay cho cánh tay robot, hỗ trợ thao tác gắp – đặt – xoay chi tiết.
- Dây chuyền sản xuất điện tử: Ứng dụng trong việc xoay bảng mạch (PCB), đặt linh kiện với độ chính xác cao.
- Máy công cụ: Xi lanh này cũng có thể hỗ trợ xoay và cố định chi tiết gia công trong các máy phay, tiện hoặc CNC.
- Ngành đóng gói: Thay đổi hướng sản phẩm, điều chỉnh vị trí bao bì trên băng chuyền.
- Hệ thống phân loại sản phẩm: Xoay và định vị hàng hóa để kiểm tra hoặc chuyển qua các nhánh băng tải khác nhau.
- Máy kiểm tra tự động (inspection machine): Định vị chính xác sản phẩm để camera hoặc cảm biến quét kiểm tra.
Địa chỉ mua xi lanh SMC MSQ
Xi lanh SMC MSQ có nhiều model khác nhau nên bạn có thể chọn mẫu có thông số phù hợp nhất cho hệ thống. Điều quan trọng là bạn phải mua đúng loại và đúng cơ sở chính hãng.
Khí nén Phong Phát là cơ sở phân phối hàng đầu tại khu vực miền Nam. Hãy liên hệ ngay trong hôm nay để được hỗ trợ và tư vấn thêm.
