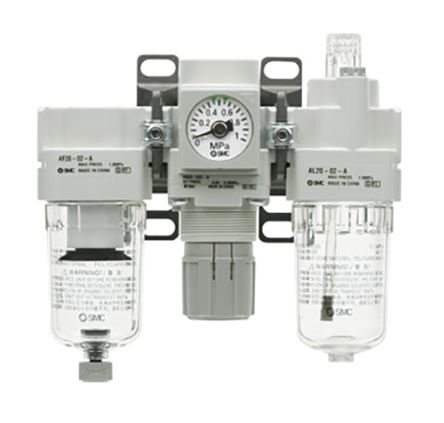

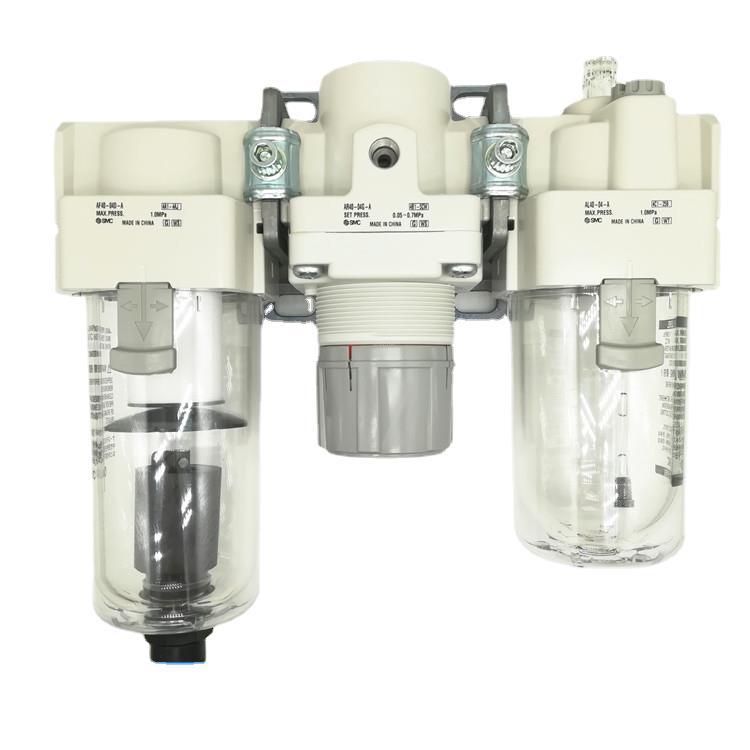

Name: Bộ lọc khí nén AC30-03CG-A | Khí nén Phong Phát
Brand: SMC

NỘI DUNG CHÍNH

Bộ lọc khí nén AC30—03CG —A là một mẫu sản phẩm có nhiều ứng dụng của hãng SMC. So với những dòng sản phẩm khác, chúng có nhiều ưu điểm hơn nên được nhiều khách hàng tin tưởng sử dụng.

Bạn có thể tham khảo thêm về chúng qua bài viết dưới đây để hiểu rõ hơn trước khi sử dụng.

Thông tin chung vè bộ lọc khí nén AC30—03CG —A

Bộ lọc khí nén AC30—03CG —A là một dòng sản phẩm hàng đầu của SMC. Đây là một hãng thiết bị khí nén hàng đầu tại Việt Nam trong nhiều năm gần đây.

Sản phẩm của hãng này có những ưu điểm về cả thông số, cấu tạo, và ứng dụng.

Thông số của bộ lọc khí nén AC30—03CG —A

Cổng kết nối: Rc 3/8″
Dải áp suất làm việc: 0,05 – 0,7 MPa.
Áp suất tối đa chịu đựng: 1,0 MPa.
Nhiệt độ môi trường và môi chất làm việc: –5 °C đến 60 °C (không đóng băng).
Độ lọc danh định: 5 µm.
Vật liệu bầu chứa: Polycarbonate trong suốt có lớp bảo vệ bên ngoài.
Hướng dòng khí: từ cổng IN sang cổng OUT (trái sang phải).
Thiết kế tổ hợp: kết hợp ba chức năng lọc, điều áp và bôi trơn trong cùng một cụm mô-đun.
Lưu lượng khí tham khảo: khoảng 1.000 – 2.000 L/min (ANR), phù hợp với thân size 30.
Trọng lượng trung bình: khoảng 600 – 700 g.
Cấu trúc gọn, dễ lắp đặt và bảo trì.

Nguyên lý hoạt động của bộ lọc khí nén AC30—03CG —A

Nếu bạn không chắc chắn về việc sử dụng sản phẩm này, hãy tham khảo nguyên lý hoạt động của chúng. Nhờ vậy, bạn có thể xem bộ lọc khí nén có thể lắp đặt và sử dụng bên trong hệ thống công nghiệp của mình hay không.

Khí nén đi vào từ cổng IN: Khi khí nén được đưa vào bộ lọc, nó chứa nhiều tạp chất như bụi, dầu, và hơi nước.
Bộ lọc sơ cấp (phần lọc chính): Từ đây, khí nén được dẫn qua bộ phận xoáy ly tâm. Rồi bên trong bộ lọc chúng sẽ chuyển động xoáy khiến các hạt bụi, dầu và nước bị văng ra ngoài do lực ly tâm, sau đó rơi xuống đáy bầu lọc.
Lõi lọc tinh: Phần khí đã tách thô tiếp tục đi qua lõi lọc bằng vật liệu sợi tổng hợp, nơi các hạt bụi mịn và tạp chất nhỏ bị giữ lại.
Ngăn tách nước ngưng: Nước và dầu được thu lại ở đáy bầu lọc. Tại đây có van xả nước (tự động hoặc bằng tay) sẽ giúp loại bỏ phần nước này ra ngoài định kỳ.
Bộ điều áp: Sau khi lọc sạch, khí đi qua cụm van điều áp. Van này giữ áp suất ổn định ở mức đã cài đặt, đảm bảo áp suất cung cấp cho thiết bị khí nén luôn ổn định, không bị dao động.
Bộ bôi trơn (nếu có): Với cấu hình có chức năng bôi trơn, một lượng nhỏ dầu được trộn đều vào dòng khí để bôi trơn van, xi-lanh, giúp kéo dài tuổi thọ thiết bị.
Khí sạch, ổn định áp suất thoát ra tại cổng OUT: Dòng khí ra được làm sạch, ổn định áp suất và có độ ẩm thấp, sẵn sàng cấp cho các thiết bị sau trong hệ thống.
