Name: Xi lanh SMC CDGBN SERIES | Khí nén Phong Phát
Brand: SMC

NỘI DUNG CHÍNH

Khi lắp đặt xi lanh trong hệ thống, xi lanh SMC CDGBN SERIES là một sự lựa chọn hàng đầu trong việc duy trì hiệu suất lâu dài và đảm bảo hệ thống hoạt động trơn tru.

Một trong những lý do bạn nên sử dụng xi lanh này là nhờ vào thiết kế thông minh cùng cấu tạo nhỏ gọn.

Để hiểu rõ hơn, bạn hãy tham khảo bài viết dưới đây và biết thêm các thông tin về cách sử dụng xi lanh đúng cách.

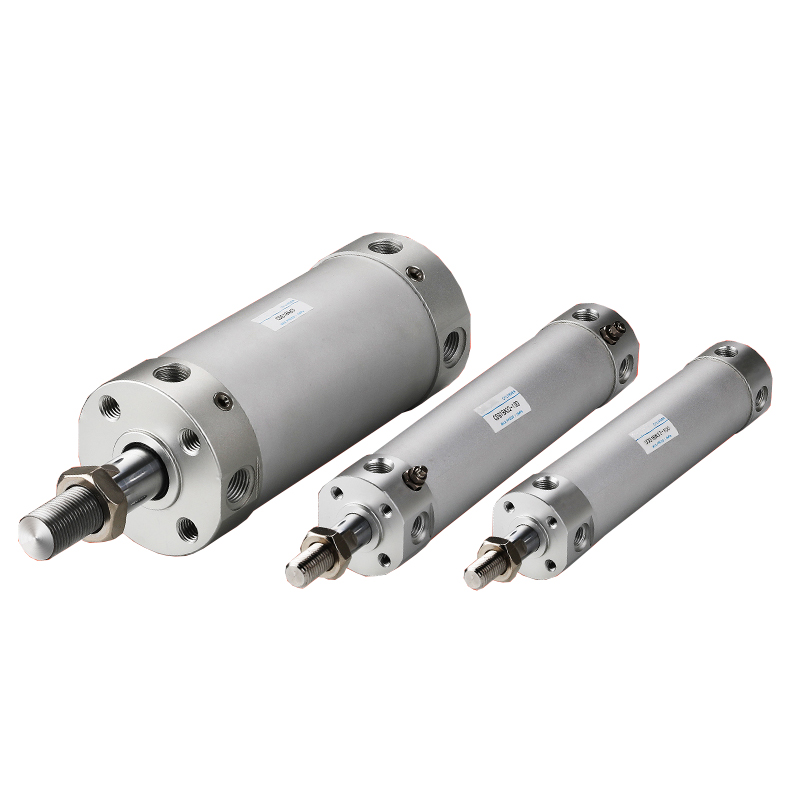

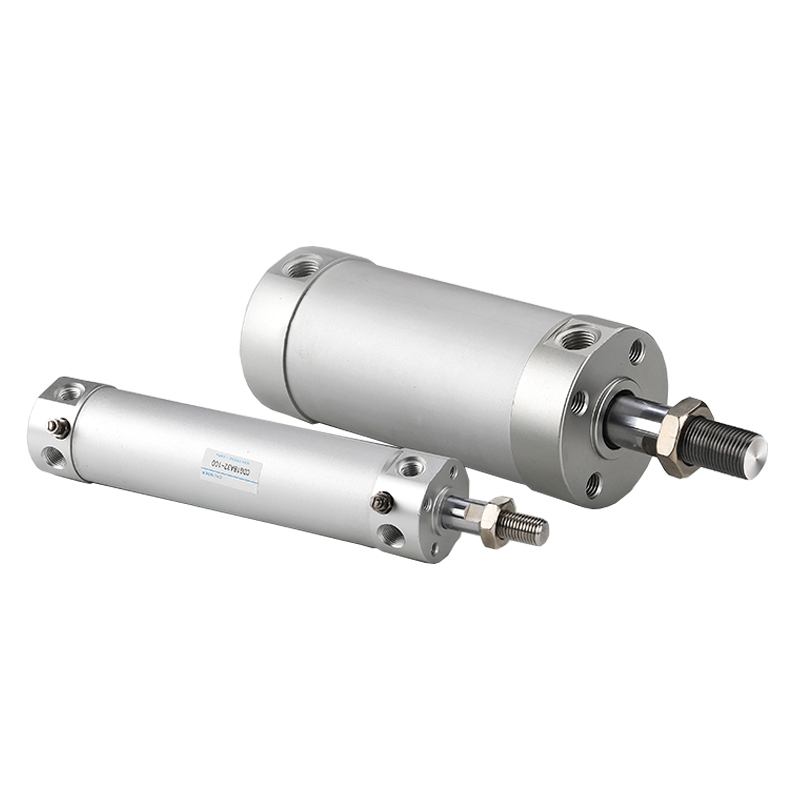

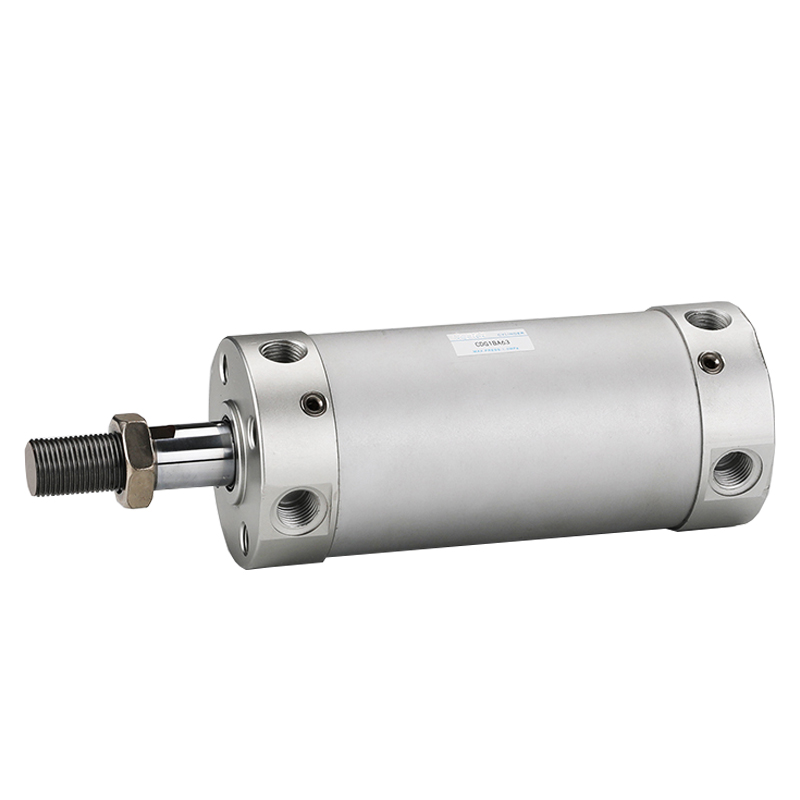

Thông tin của xi lanh SMC CDGBN SERIES

Xi lanh SMC CDGBN SERIES được biết đến là dòng xi lanh có chất lượng hàng đầu của hãng SMC. Xi lanh này có thông số khác biệt, cấu tạo dễ dàng thích ứng cho các hệ thống công nghiệp lẫn thiết bị sử dụng trong nhà.

Thông số của xi lanh SMC CDGBN SERIES

Mã series: CDGBN (phiên bản có nam châm) – CGBN (phiên bản không nam châm)
Kiểu tác động: Tác động kép (Double acting)
Đường kính piston (Bore size): Ø125, Ø140, Ø160 mm
Hành trình tiêu chuẩn: 50, 75, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 mm (có thể đặt hành trình đặc biệt)
Áp suất làm việc: 0.05 – 1.0 MPa
Áp suất chịu tối đa: 1.5 MPa
Nhiệt độ môi trường làm việc: –10°C đến +70°C (không đóng băng)
Tốc độ làm việc: 50 – 500 mm/s
Kết nối cổng khí: G1/2, G3/4 (tùy đường kính)
Tiêu chuẩn lắp đặt: ISO 15552 (VDMA24562, DIN ISO 6431) – dễ thay thế và tương thích cao.

Cấu tạo của xi lanh SMC CDGBN SERIES

So với các xi lanh khác, xi lanh SMC CDBGN SERIES có cấu tạo với nhiều bộ phận hơn. Vì vậy, bạn cần hiểu rõ về cấu tạo của chúng để lắp đặt đúng cách:

Vỏ xi lanh: Vỏ của xi lanh sẽ được làm bằng nhôm anodized và đạt tiêu chuẩn ISO 15552. Bề mặt bên trong được gia công nhẵn để giảm ma sát và tăng tuổi thọ phớt.
Ty piston: Ty piston được chế tạo từ thép mạ cứng hoặc thép không gỉ (tùy chọn), chúng có độ cứng cao, chịu lực kéo và đẩy tốt, chống mài mòn.
Piston: Được gắn cố định với ty piston, giúp chuyển đổi năng lượng khí nén thành chuyển động tịnh tiến.
Vòng đệm piston: Làm bằng NBR hoặc FKM, vòng đệm sẽ giúp xi lanh đảm bảo độ kín khí giữa hai khoang của xi lanh, giữ áp suất ổn định.
Nắp trước: Có bạc dẫn hướng giúp ty piston di chuyển chính xác, kèm phớt chắn bụi để ngăn bụi bẩn xâm nhập.
Nắp sau: Chứa cổng khí vào/ra, tích hợp cơ cấu đệm khí, đồng thời là điểm lắp cố định xi lanh vào giá đỡ.
Hệ thống đệm khí: Tích hợp ở cả hai đầu xi lanh, giúp giảm lực va đập khi piston về cuối hành trình.
Vòng đệm cao su: Xi lanh còn có thêm vòng đệm để có thể giảm tiếng ồn và hạn chế rung động khi hoạt động.
Nam châm vòng (Magnet – bản CDGBN): Được gắn bên trong piston để kích hoạt cảm biến hành trình gắn bên ngoài thân xi lanh.
Cổng khí nén: Có kích thước ren G1/2 hoặc G3/4 tùy thuộc vào đường kính piston.
Rãnh lắp cảm biến: Nằm dọc theo thân xi lanh, cho phép gắn và điều chỉnh vị trí của cảm biến một cách dễ dàng.

Cách sử dụng xi lanh SMC CDGBN SERIES đúng cách

Để sử dụng xi lanh SMC CDGBN series đúng cách, bạn cần lựa chọn đúng kích cỡ và hành trình phù hợp với yêu cầu tải trọng, tốc độ và không gian lắp đặt của hệ thống. Việc cấp nguồn khí nén ổn định, sạch và khô khiến xi lanh tránh mài mòn sớm hoặc hỏng phớt.

Ngoài ra, bạn nên lắp bộ lọc khí, bộ điều áp và bộ tra dầu (FRL) trước xi lanh để đảm bảo khí nén đạt chất lượng tiêu chuẩn. Trong quá trình vận hành, bạn hãy điều chỉnh đệm khí để giảm chấn hợp lý, giúp hạn chế va đập ở cuối hành trình.

Bảo trì định kỳ sẽ giúp bạn đảm bảo được tuổi thọ xi lanh. Khi sử dụng, hãy thường xuyên kiểm tra phớt, ty piston, và các điểm cố định, đồng thời thay thế linh kiện mòn khi cần thiết. Nếu xi lanh hoạt động trong môi trường bụi bẩn hoặc hóa chất, bạn nên sử dụng loại phớt và vật liệu đặc biệt để tăng độ bền.

Mua xi lanh SMC CDGBN SERIES ở đâu?

Nếu bạn cần mua xi lanh SMC CDGBN SERIES, hãy tham khảo mua tại khí nén Phong Phát. chúng tôi là đơn vị phân phối xi lanh SMC chính hãng tại khu vực miền Nam với chính sách bảo hành đầy đủ và hỗ trợ khách hàng trong suốt quá trình sử dụng.
